150КВА изолациони трансформатор сувог типа

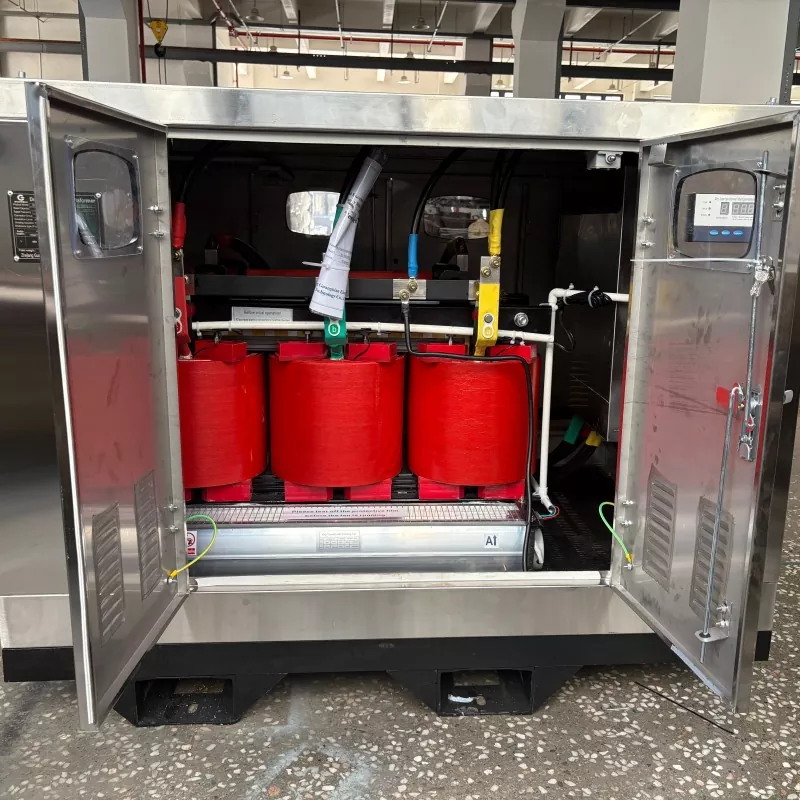

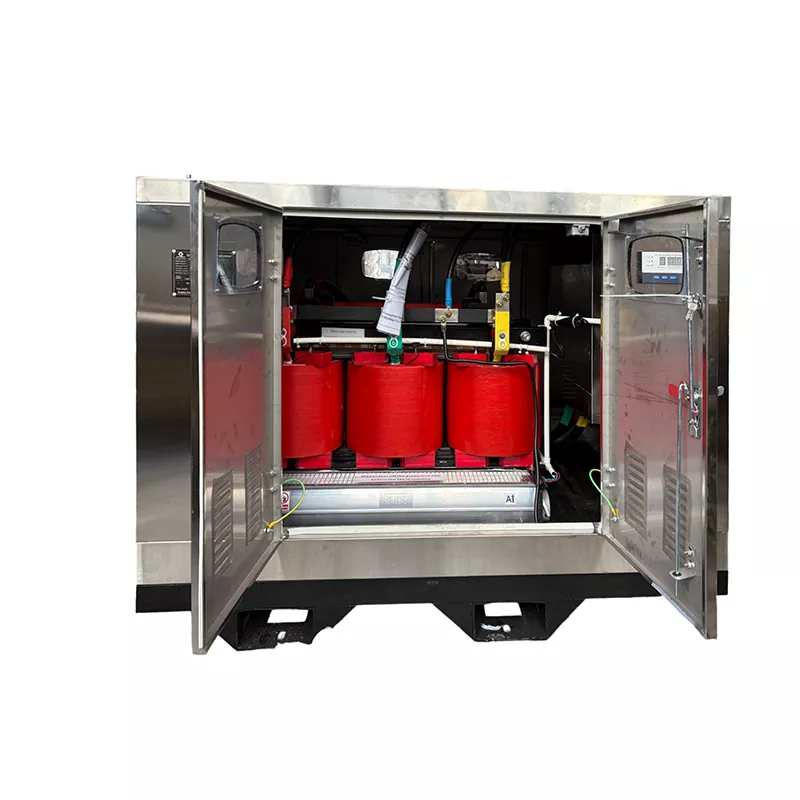

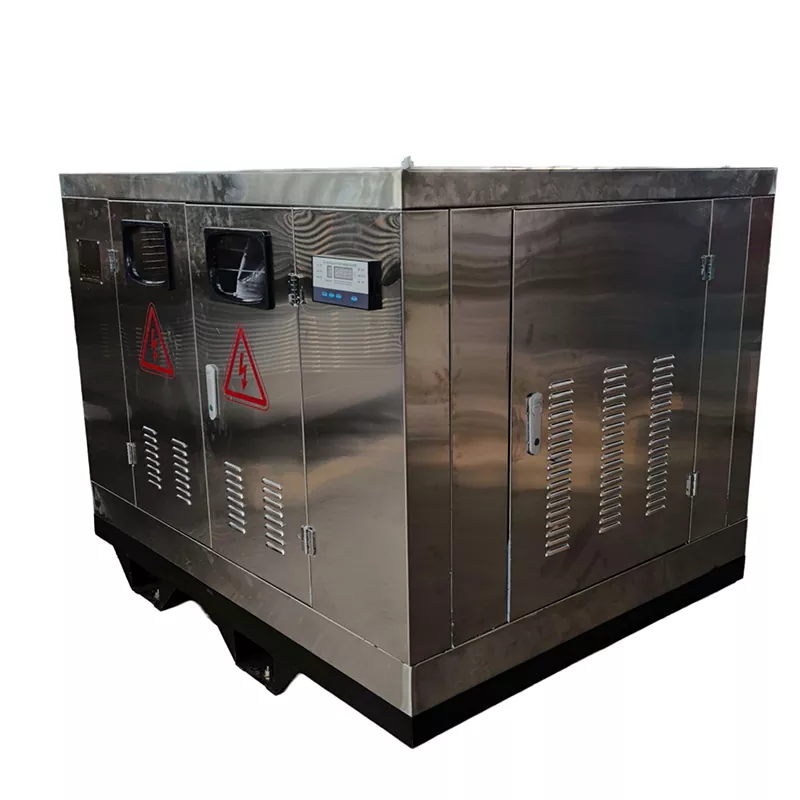

ГУАНГБИАН производи овај 150КВА изолациони трансформатор сувог типа за апликације које захтевају електричну изолацију и нисконапонску дистрибуцију. Јединица приказана овде је направљена за грађевински пројекат у Саудијској Арабији и конфигурисана је са кућиштем од нерђајућег челика, ИП43 заштитом, пуним бакарним намотајима, Делта-Стар (Δ-И) везом, аутоматским хлађењем вентилатора и два додатна МЦЦБ-а.

Нисконапонска страна обезбеђује 400В трофазно и 230В једнофазно напајање. Ово омогућава да се трофазна грађевинска опрема и једнофазна помоћна оптерећења напајају из истог трансформатора, у зависности од прорачуна оптерећења на градилишту и пројекта електричне дистрибуције.

Конфигурација за 400В и 230В оптерећења

Трофазно напајање од 400В може се користити за опрему као што су дизалице, мешалице за бетон, машине за заваривање, пумпе и друге трофазне машине. Напајање од 230В је погодно за осветљење, канцеларијску опрему, преносиве алате, клима уређаје и друга једнофазна оптерећења.

За градилиште, коришћење једног трансформатора за обе врсте оптерећења може поједноставити распоред дистрибуције. Називна снага од 150 кВА, међутим, не значи да свако прикључено оптерећење може истовремено да ради пуном снагом са натписне плочице. Избор трансформатора треба да узме у обзир максималну потражњу на локацији, почетну струју мотора, фактор оптерећења, фактор снаге и очекивану комбинацију оптерећења.

Трансформатор користи пуне бакарне намотаје. Бакар има нижу електричну отпорност од алуминијума, тако да се губици проводника могу контролисати одговарајућим димензионирањем проводника и дизајном намотаја. За инсталације у врућим климатским условима, материјал за намотаје је само један део термичког дизајна; температуру околине, систем изолације, вентилацију, пуњење и начин хлађења такође треба узети у обзир.

Делта-Стар (Δ-И) веза се користи за примарне и секундарне намотаје. Нисконапонска страна повезана са звездом обезбеђује неутралну тачку за једнофазно напајање од 230В, док намотај Делта обезбеђује пут за троструке хармонијске струје да циркулишу унутар намотаја. Неутрално уземљење треба да прати електрични дизајн пројекта и применљиве локалне захтеве.

Хлађење и кућиште

Температурни сензори се користе за праћење температуре намотаја. Када се постигне унапред подешена температура, аутоматски вентилатори за хлађење почињу да повећавају расипање топлоте. Ово је корисно за инсталације где се оптерећење мења током рада или где је температура околине релативно висока.

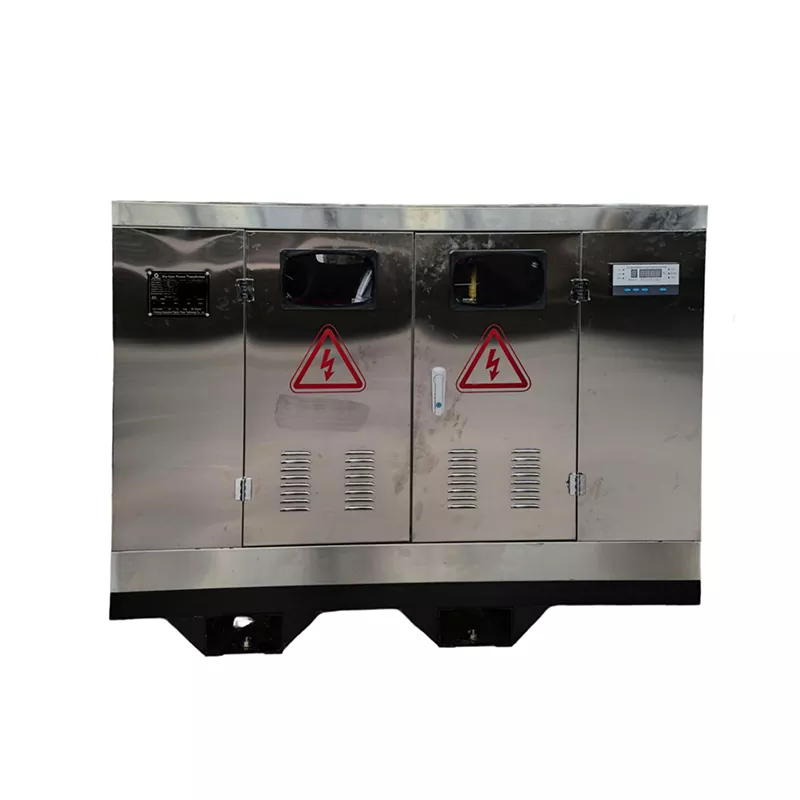

Кућиште је направљено од нерђајућег челика и има ИП43 оцену. Према ИЕЦ 60529, прва цифра ИП43 означава заштиту од чврстих страних тела већих од 1 мм, док друга цифра означава заштиту од прскања воде под условима наведеним за ИПКС3. Оцена пружа заштиту за предвиђено окружење за инсталацију, али не треба је тумачити као потпуно непропусно за прашину или воду.

За спољна или делимично изложена градилишта, инсталација и даље треба да обезбеди одговарајућу заштиту од директне јаке кише, стајаће воде, прекомерне акумулације прашине и других услова који су изван специфицираног нивоа заштите ограде.

Технички детаљи и одабир пројекта

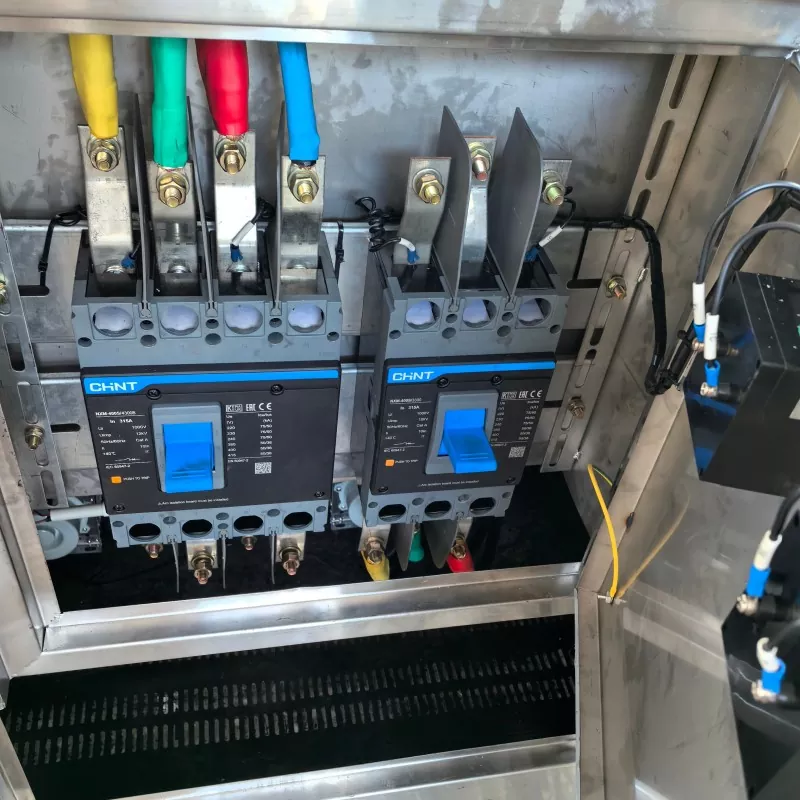

Два додатна МЦЦБ обезбеђују одвојену заштиту и изолацију низводног кола. Њихове оцене треба да буду одабране у складу са повезаном опремом, величином кабла, очекиваном струјом и захтевима за координацију заштите. Посебно су корисни тамо где различите групе грађевинских оптерећења треба да се повежу на трансформатор.

Пре производње, потребно је потврдити потребни улазни напон, излазни напон, фреквенцију, фазну конфигурацију, тип оптерећења, температуру околине, захтеве за кућиште, распоред уземљења и важећи електрични стандард. Опрему на моторни погон такође треба идентификовати јер почетна струја може утицати на величину трансформатора чак и када се чини да је нормално радно оптерећење унутар 150 кВА.

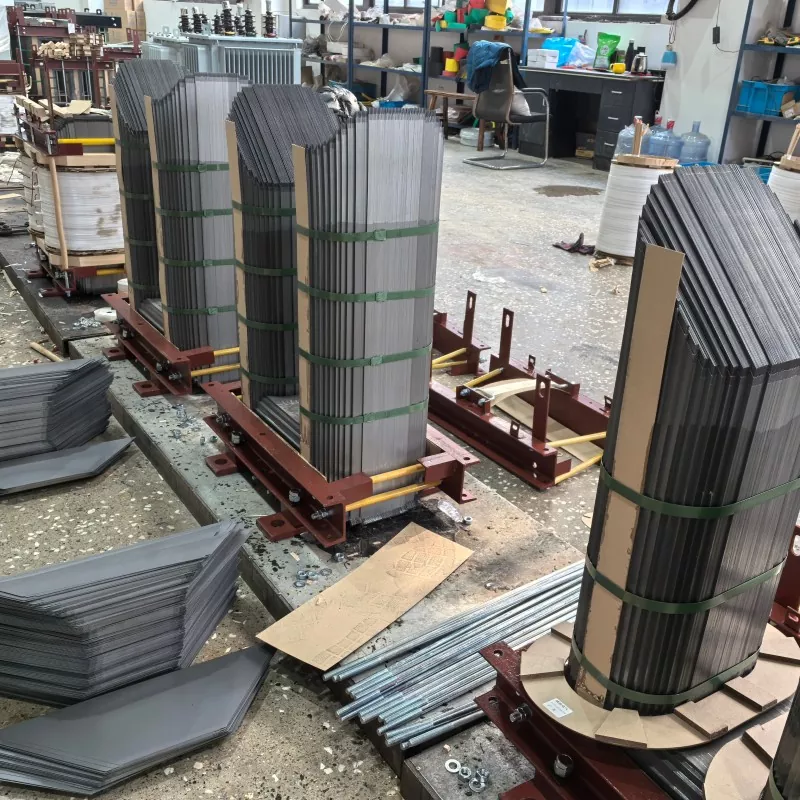

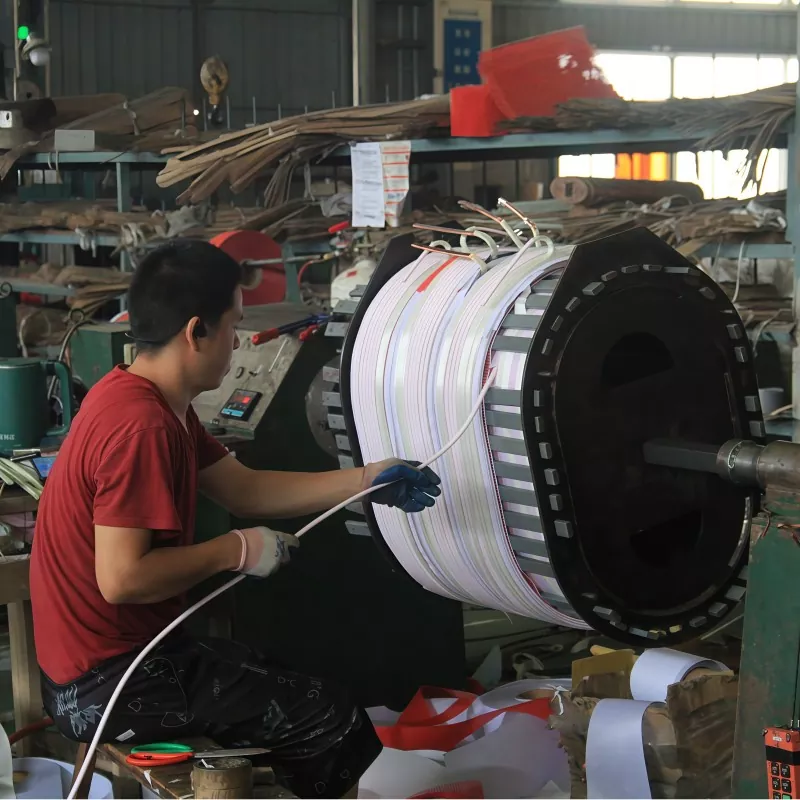

Производња, тестирање и прилагођавање

ГУАНГБИАН производи 150КВА изолациони трансформатор сувог типа према електричној спецификацији сваког пројекта. За ову конфигурацију, главни захтеви укључују капацитет од 150 кВА, секундарну дистрибуцију 400В/230В, бакарне намотаје, Делта-Стар везу, ИП43 кућиште, аутоматско хлађење вентилатора и додатне МЦЦБ.

Друге спецификације се могу променити по потреби, укључујући улазни и излазни напон, фреквенцију, распоред намотаја, дизајн кућишта, метод хлађења и конфигурацију заштите. Коначни дизајн је заснован на електричном систему и условима инсталације, а не на коришћењу исте конфигурације за сваки пројекат.

Фабричко испитивање се врши према договореној техничкој спецификацији и важећем стандарду. Записи о испитивању и инспекција треће стране могу се организовати када то захтева пројекат.

ФАК

Колики је излазни напон овог трансформатора?

Ова конфигурација обезбеђује 400В трофазни и 230В једнофазни излаз. Друге комбинације напона могу се произвести према захтевима пројекта.

Да ли се оптерећења од 400В и 230В могу напајати истим трансформатором?

Да. Делта-Стар прикључак обезбеђује трофазно секундарно напајање и неутралну тачку за једнофазну дистрибуцију. Прикључена оптерећења морају бити правилно распоређена и остати унутар називног капацитета трансформатора.

Како се контролише вентилатор за хлађење?

Сензори температуре намотаја прате радну температуру. Када се достигне унапред подешена температура, контролни систем покреће вентилаторе за хлађење. Контролна температура се подешава према термичком дизајну трансформатора.

Шта значи ИП43?

ИП43 означава заштиту од чврстих страних тела већих од 1 мм и заштиту од прскања воде под условима ИПКС3 теста. То није потпуно отпорно на прашину или воду.

Да ли је 150 кВА погодно за градилиште?

Зависи од стварног оптерећења. Прорачун треба да обухвати нормалну радну струју, као и струју покретања мотора, оптерећења заваривања, истовремени рад и друга привремена вршна оптерећења. Капацитет трансформатора треба да се потврди из распореда оптерећења пројекта, а не само из броја повезаних машина.

Може ли се трансформатор направити према другим спецификацијама?

Да. Улазни и излазни напон, фреквенција, конфигурација везе, кућиште, хлађење и захтеви заштите могу се одредити према пројекту. Комплетну електричну спецификацију треба потврдити пре производње.
