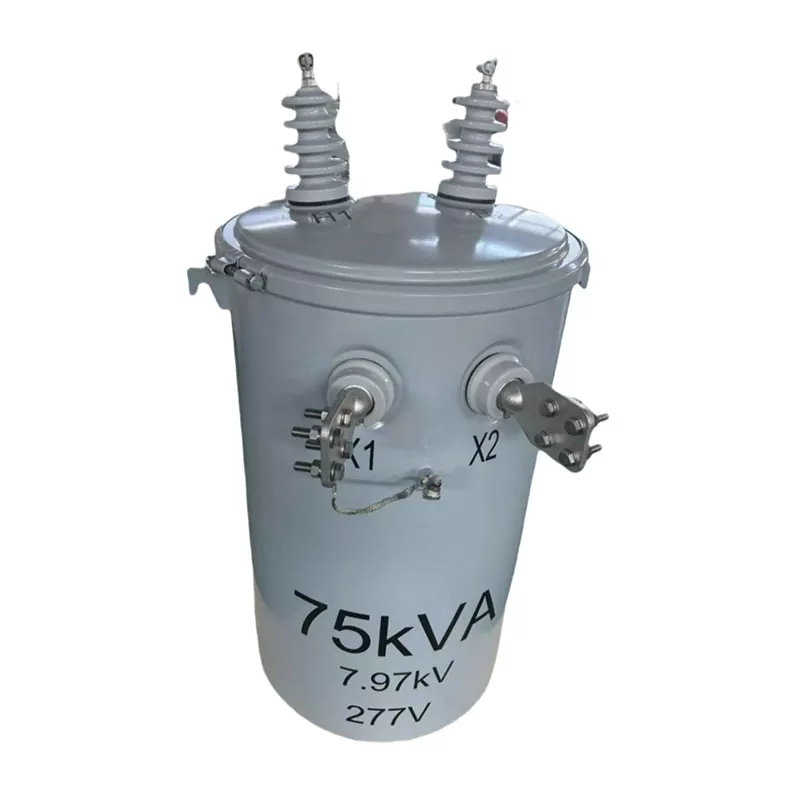

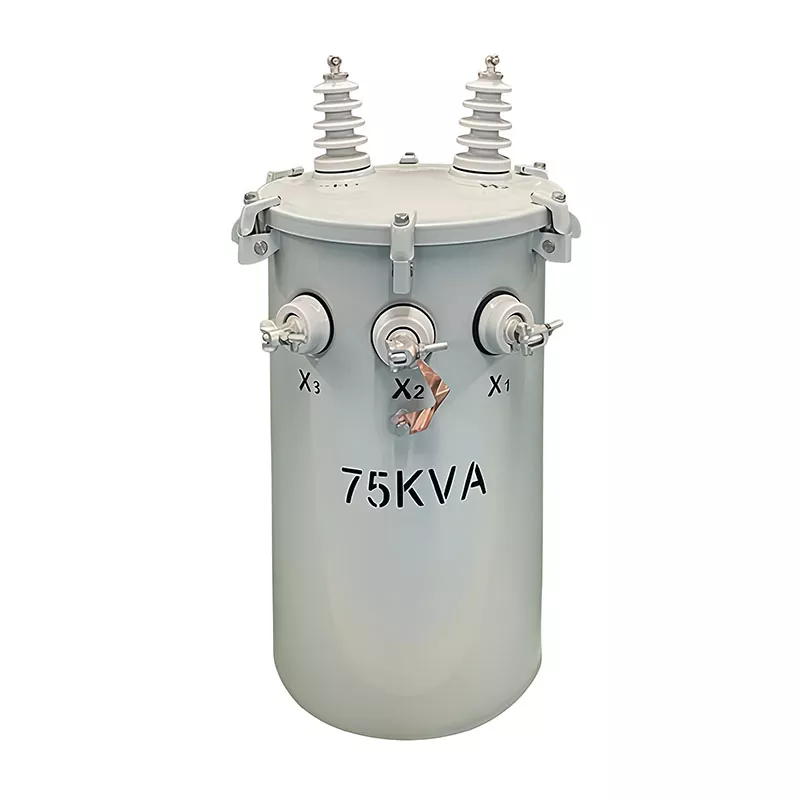

75КВА трансформатор монтиран на стуб

Трансформатор 75КВА монтиран на стуб из Гуангбиана је пројектован за стабилну спољну дистрибуцију електричне енергије у стамбеним заједницама, руралним пројектима електрификације, индустријским парковима, школама, болницама и комерцијалним објектима. Дизајниран са напредним изолационим системима и издржљивом технологијом потопљеном у уље, овај трансформатор пружа поуздану регулацију напона, мале губитке снаге и дуг радни век у различитим условима околине.

Као професионални произвођач трансформатора у Кини са више од 20 година искуства, Гуангбиан је специјализован за производњу висококвалитетних трансформатора на стубовима испод 35КВ за купце широм Африке, Југоисточне Азије, Централне Азије, Јужне Америке и Блиског истока.

Шта је 75КВА трансформатор монтиран на стуб?

Трансформатор на стубу од 75КВА је компактни дистрибутивни трансформатор уроњен у уље инсталиран директно на стубове како би се струја средњег напона смањила у нисконапонску енергију погодну за куће, комерцијалне зграде и мале индустријске апликације.

Овај тип трансформатора се широко користи јер нуди:

● Ефикасна дистрибуција енергије

● Једноставна инсталација и одржавање

● Смањено заузимање земљишта

● Одлична отпорност на временске услове

● Стабилан дуготрајан рад

Гуангбиан 75КВА трансформатор је произведен у складу са међународним стандардима трансформатора и може се прилагодити различитим системима мреже и напонским захтевима.

Капацитет и фаза

Почните са "75КВА, једнофазна" на врху таблице са подацима о трансформатору. КВА означава киловолт-ампере—мера привидне снаге. 75КВА је максимално оптерећење које ова јединица може да поднесе. Кључна реч: „може да се носи“, а не „мора да ради“. У пракси, држите оптерећење око 80% номиналног капацитета. То значајно продужава радни век трансформатора.

Једнофазни трансформатор има једну улазну и једну излазну фазу. Одговара стамбеним подручјима, уличном осветљењу и малим комерцијалним објектима. Трофазне јединице, с друге стране, опслужују фабрике и пословне зграде где је потребна индустријска енергија од 380 В.

Волтаге Параметерс

Примарни напон: 4160 Грд И / 2400В

Ово вам говори на шта се високонапонска страна може повезати. „Грд И“ значи уземљену везу – неутрална веза је везана за уземљење. 4160В је линијски напон, 2400В је линијски напон. Ово је уобичајена оцена у северноамеричким дистрибутивним системима, због чега ћете често видети трансформатор од 4160 В наведен у спецификацијама за извозна тржишта.

Промена славине има 5 положаја: +2,5%, 0%, -2,5%, -5%, -7,5%. Када долазни напон флуктуира, можете подесити славину да бисте одржали стабилан излаз. Положај Б или 2 означава номинално подешавање.

Секундарни напон: 120/240В

Ово је нисконапонска излазна страна. Једнофазни трансформатор обично испоручује 120В или 240В. Излаз од 240 В подноси већа оптерећења као што су АЦ јединице и бојлери. 120В страну? То је за светла и зидне утичнице. Са оба напона у једној јединици, није вам потребно посебно подешавање за смањење.

Материјали и израда

Материјал намотаја: бакар

Бакар проводи боље од алуминијума, тако да ради хладније и троши мање енергије. Ми градимо од бакра у ГУАНГБИАН-овом погону у Кини — кошта више унапред, али дугорочна поузданост је вредна тога.

Језгро: Силицијумски челик оријентисан на зрно

Силицијумски челик је оно што чини да трансформатор ради магнетно. „Оријентисано на зрно“ само значи да су кристали поређани у једном правцу — ово смањује магнетне губитке. Резултат? Губици без оптерећења остају мали, а ефикасност расте.

Метод хлађења: ОНАН

ОНАН = природно уље, природно ваздух. Уље се креће самостално, повлачећи топлоту из језгра и намотаја. Нема пумпи. Нема фанова. Мање ствари које треба да пропадну. За јединицу монтирану на стуб усред ничега, таква једноставност се рачуна.

метрика ефикасности

Губитак без оптерећења: ≤225В | Губитак оптерећења: ≤750В | Импеданса: ≤2,5%

Губитак без оптерећења је оно што трансформатор привлачи само седећи, под напоном, али неоптерећен. 225 вати је прилично мало. Губитак оптерећења се дешава при пуном капацитету—750В је нормално за ову класу величине. Импеданса, око 2,5%, утиче на струју кратког споја и регулацију напона.

Струја побуде ≤2,5% говори да је квалитет језгра солидан. За магнетизовање није потребно много снаге. Ово су бројеви које ћете наћи на свакој таблици са подацима о трансформатору ГУАНГБИАН — производимо у Кини и тестирамо сваку јединицу пре него што напусти фабрику.

Стандарди сертификације

ИЕЕЕ Ц57.12 серија, АНСИ Ц57.12.20

ИЕЕЕ Ц57 је технички стандард за трансформаторе Института за инжењере електротехнике и електронике. АНСИ је амерички национални институт за стандарде. Када јединица испуњава оба, знате да су дизајн и методе тестирања на међународном нивоу.

Читање таблице са подацима о трансформатору захтева мало вежбе, али то је основна вештина за набавку. Имате још питања? Обратите се ГУАНГБИАН-овом техничком тиму. Производимо у нашој фабрици у Кини и можемо вас провести кроз процес одабира један на један.

Наша фабрика

Лимарска радионица

Радионица за намотавање фолије

Радионица за намотавање

Радионица за намотавање пећи

Радионица за монтажу трансформатора

Радионица за пуштање у рад трансформатора

Процес производње

Производња сваког трансформатора на стубу од 75КВА прати строге производне процедуре:

● Сечење и слагање језгра трансформатора

● Производња намотаја намотаја

● Израда резервоара и заваривање

● Процес вакуумског сушења

● Склоп трансформатора

● Пуњење и заптивање уља

● Испитивање електричних перформанси

● Завршна инспекција и паковање

Овај интегрисани производни систем помаже Гуангбиану да одржи конзистентан квалитет производа и конкурентност трошкова.

Контактирајте Гуангбиан

Ако тражите професионалног произвођача и добављача трансформатора у Кини, Гуангбиан може да обезбеди прилагођена решења за трансформаторе монтиране на стуб од 75КВА према захтевима вашег пројекта.

Било да је ваш пројекат за руралну електрификацију, индустријску дистрибуцију, јавну инфраструктуру или системе обновљивих извора енергије, наш инжењерски тим може да вам пружи подршку поузданим трансформаторским производима и техничким решењима.

Контактирајте Гуангбиан данас да бисте добили:

● Техничке консултације

● Спецификације трансформатора

● ОЕМ & ОДМ подршка

● Фабричка понуда

● Решења за међународне испоруке
