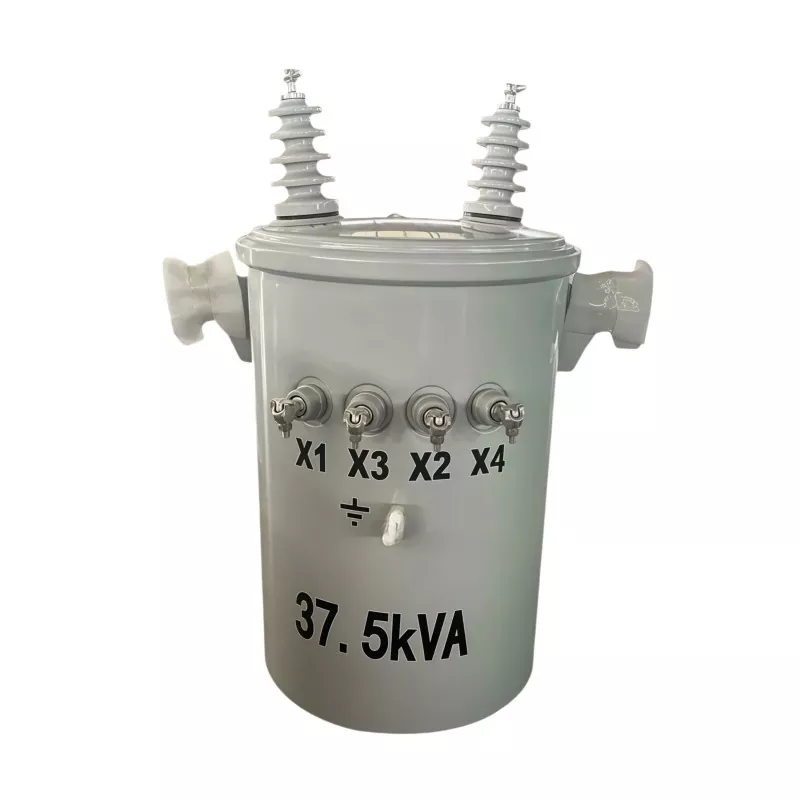

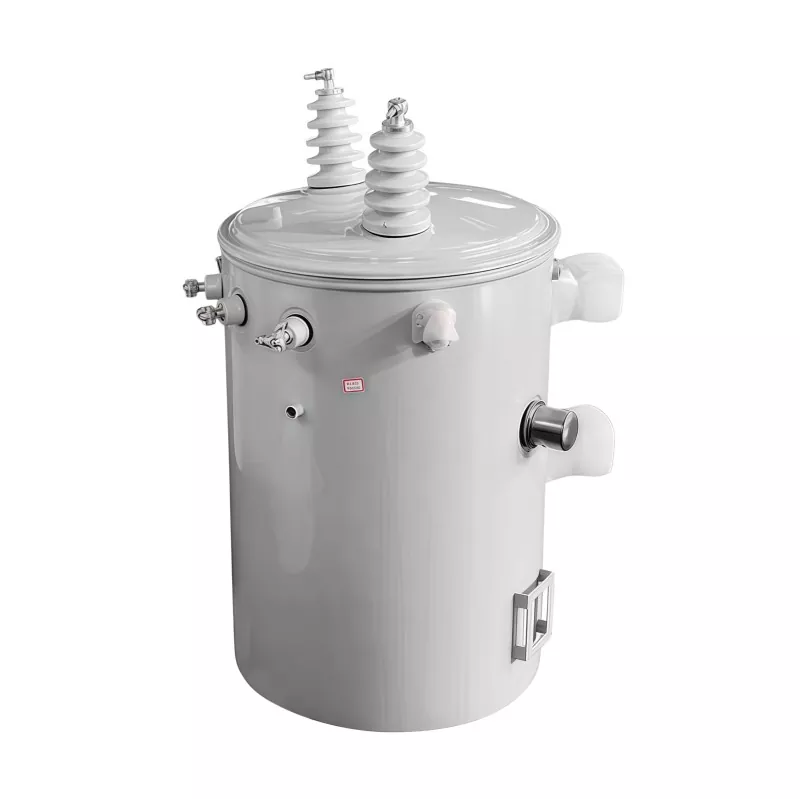

37.5КВА трансформатор монтиран на стуб

37.5КВА трансформатор монтиран на стуб је електрични дистрибутивни трансформатор инсталиран на стубовима како би се струја средњег напона из далековода смањила на нижи употребљиви напон за стамбене, комерцијалне, пољопривредне и лаке индустријске апликације. Са номиналним капацитетом од 37,5 киловолт-ампера (КВА), обично се користи у системима за надземну дистрибуцију електричне енергије да обезбеди стабилно, ефикасно и поуздано снабдевање електричном енергијом у урбаним и руралним подручјима. Његов компактан дизајн на стубу помаже у уштеди простора на земљи, поједностављује инсталацију и подржава исплативе мреже за дистрибуцију електричне енергије.

Принцип рада

Трансформатор монтиран на стуб ради на принципу електромагнетне индукције.

Улаз високог напона

Електрична енергија средњег или високог напона се доводи до примарног намотаја преко надземних дистрибутивних водова.

Генерисање магнетног поља

Када наизменична струја тече кроз примарни намотај, ствара променљиво магнетно поље унутар језгра трансформатора.

Трансформација напона

Ово магнетно поље индукује напон у секундарном намотају. На основу односа навоја између намотаја, напон се спушта на нижи употребљиви ниво.

Стабилно снабдевање излазом

Трансформисана нисконапонска електрична енергија се затим испоручује стамбеним, комерцијалним или индустријским корисницима са стабилним перформансама.

Апликације

37,5КВА трансформатор монтиран на стуб је дизајниран за дистрибутивне системе ниског до средњег оптерећења, ефикасно спуштајући струју средњег напона до употребљивог ниског напона за крајње кориснике. Широко се користи у следећим сценаријима:

Стамбена дистрибуција електричне енергије

Идеалан за стамбене четврти, сеоске куће и мале заједнице, обезбеђујући стабилну струју за осветљење, кућне апарате и дневну потрошњу енергије.

Пројекти електрификације села

Уобичајено се користи у системима за проширење руралне мреже и за даљинско напајање због своје једноставне инсталације и ниских захтева за одржавање.

Пољопривредни енергетски системи

Погодно за фарме, системе за наводњавање, сточарске објекте и пластенике, за напајање пумпи за воду, моторе и пољопривредне машине.

Мали комерцијални објекти

Широко се примењује у малим канцеларијама, малопродајним објектима, бензинским пумпама, радионицама и складиштима за стабилно комерцијално снабдевање електричном енергијом.

Примене лаке индустрије

Користи се у малим фабрикама, прерађивачким радионицама и објектима за одржавање са умереном потрошњом енергије.

Пројекти привременог напајања

Уобичајено на градилиштима и привременим спољним инжењерским пројектима који захтевају флексибилну и поуздану дистрибуцију електричне енергије.

Хајде да прођемо кроз како га ГУАНГБИАН заправо прави.

Корак 1: Израда језгра

Језгро почиње силиконским челиком оријентисаним на зрно. Одлична магнетна својства, али је крхка - не можете је жигосати као обичан челик.

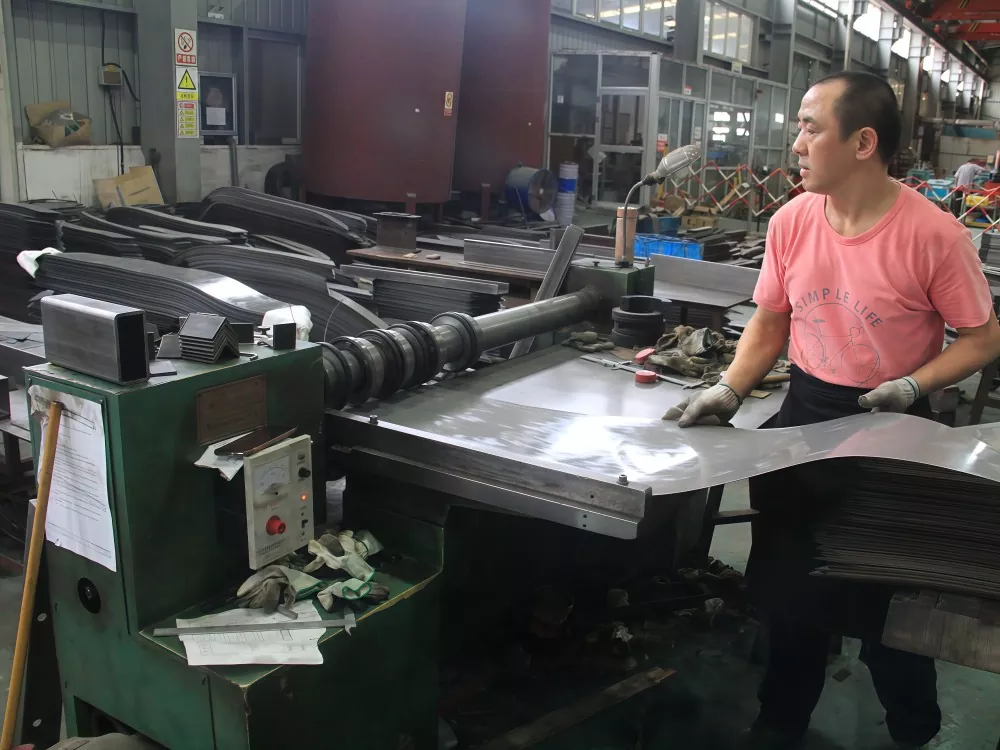

Листове исечемо на одређене димензије, а затим их слажемо слој по слој на специјализовану опрему. Спојеви сваког слоја су померени у односу на онај испод, што смањује ваздушне празнине на магнетној путањи на минимум. Када достигнемо жељену дебљину, цео сноп се чврсто стеже и импрегнира вакуумом како би се све закључало на месту.

Процес производње трансформатора зависи од овог корака. Фактор стека, равност површине, притисак стезања — пропустите било шта од овога и губици без оптерећења ће премашити спецификације.

Корак 2: Намотавање

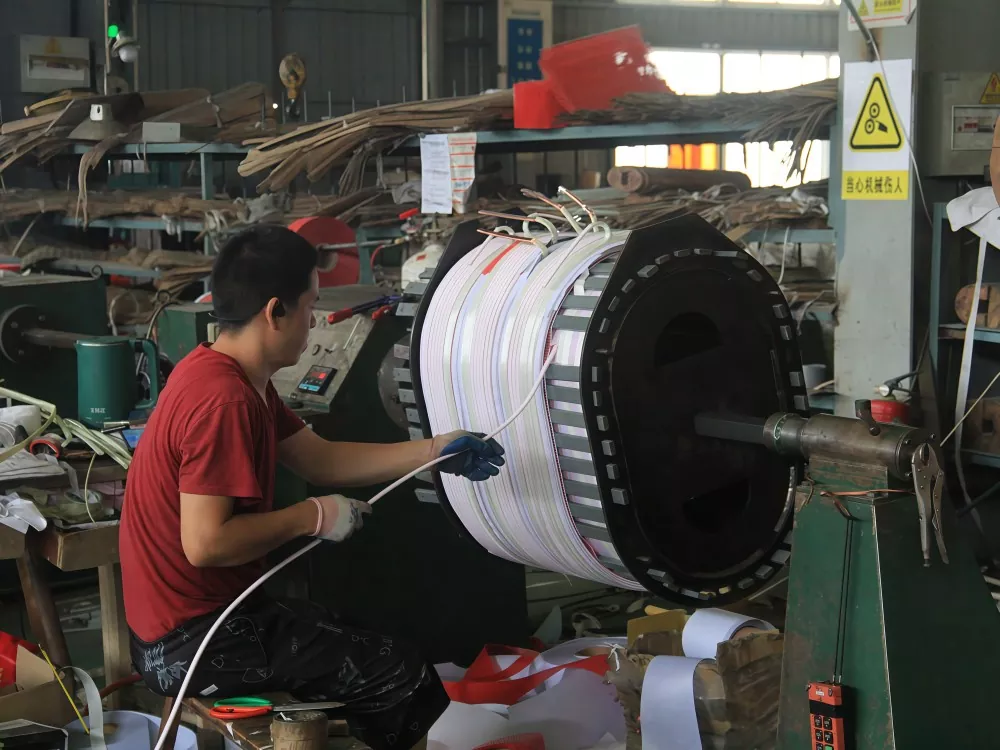

Овде постаје критично. Радња за намотавање ради на контролисаној температури и влажности. Оператери седе за машинама за намотавање, навлаче бакарну жицу на формирач намотаја, окрет по ред, држећи га равномерним и чврстим.

ГУАНГБИАН-ов 37,5 ква трансформатор монтиран на стуб користи намотај од чистог бакра - не алуминијум. Производимо их у нашем погону у Кини и сваки детаљ је битан: мерач жице, број окрета, шема слојева. Ветар је превише слаб, калем нема механичку чврстоћу. Ветар сувише јак, смрскаћете изолацију.

Једном намотан, калем пролази кроз вакуум импрегнацију. Изолациони лак улази у сваки зазор, закључавајући завоје на месту и дајући намотају и диелектричну чврстоћу и боље одвођење топлоте.

Корак 3: Склоп језгра и завојнице

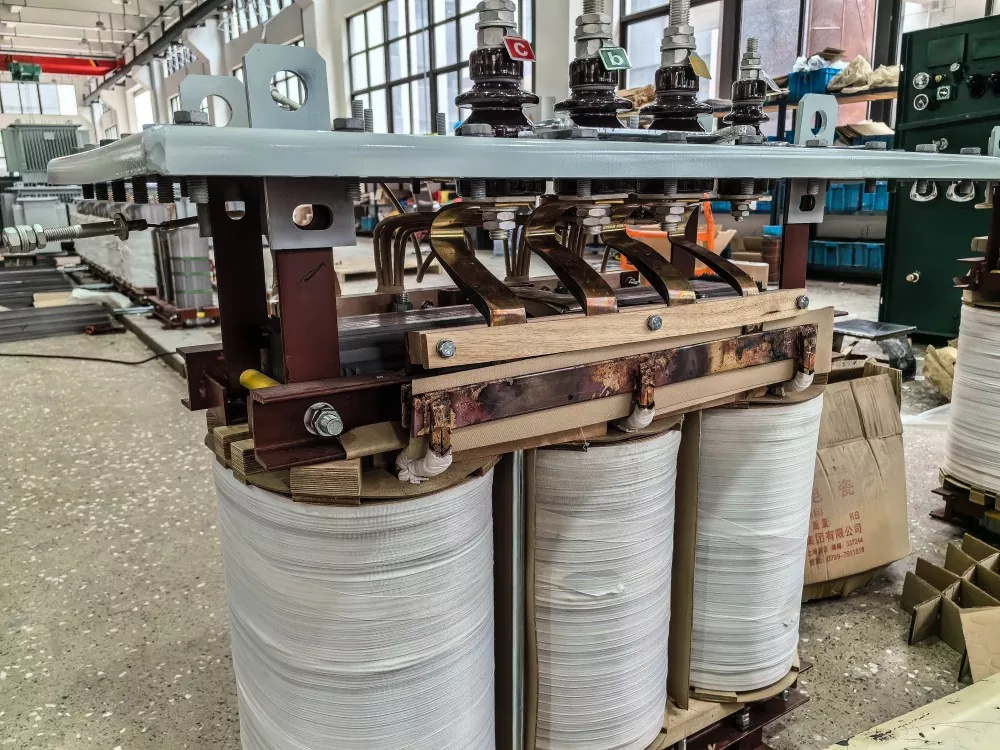

Намотани калемови клизе на ноге језгра. Улазе изолациони одстојници, повезују се проводници и цео активни део добија облик. Размаци између намотаја морају задовољити стандард - овде нема пречица.

Када се склопи, активни део одмах пролази кроз фабричко тестирање трансформатора: тест отпорности на напон и мерење ДЦ отпора. Све што је искључено, чак и мало, бива ухваћено у овој фази.

Корак 4: Састављање резервоара

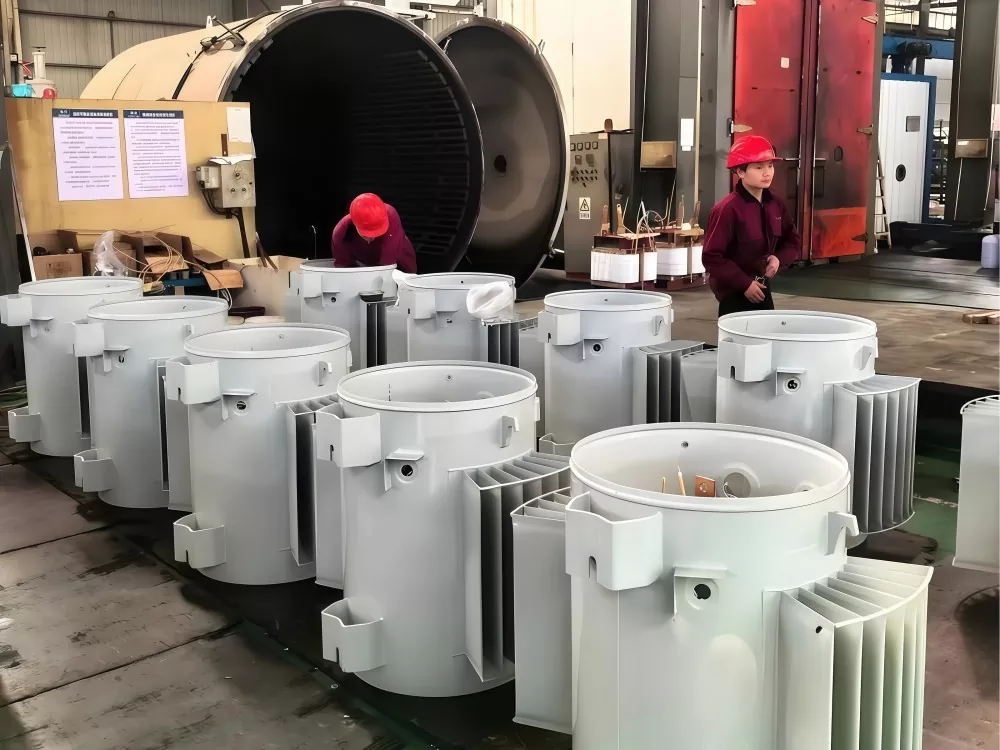

Активни део пролази инспекцију? Спушта се у резервоар. Резервоар је омотач трансформатора - напуњен изолационим уљем које обавља двоструку функцију: диелектричну баријеру и расхладну течност.

У ГУАНГБИАН-у користимо минерално изолационо уље високог квалитета. Дехидриран и дегазиран пре него што уђе. Сам резервоар је заварена конструкција, а сваки заварени шав се прегледа рендгенским снимком. Није дозвољено цурење.

Корак 5: Завршно тестирање

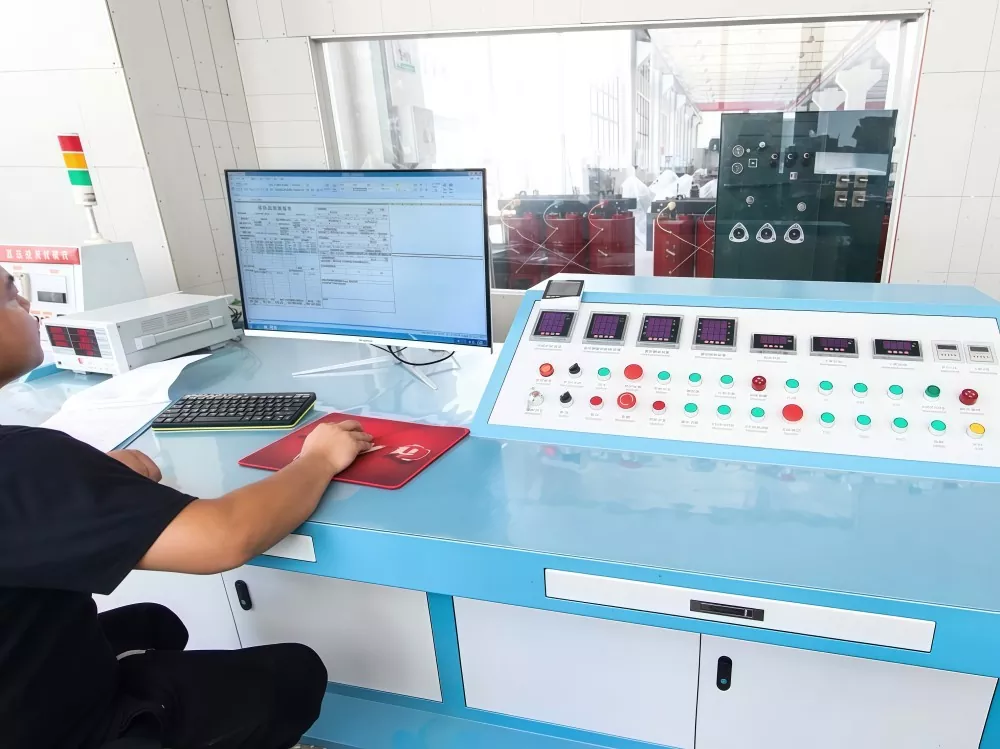

Пре него што било која јединица напусти фабрику, она пролази кроз пуну рутину тестирања:

Тест без оптерећења: Напајамо га тако да ништа није повезано на секундарној страни. Очитавања струје и губитака нам говоре да ли се језгро понаша. На трансформатору од 37,5 ква који је монтиран на стуб, губитак у празном ходу мора да буде ≤113В или мање.

Тест оптерећења: Ставите пуно номинално оптерећење на њега и пратите бројке. Губитак оптерећења остаје ≤413В, а пораст температуре не прелази 65°Ц.

Издржи тест напона: 21 кВ на фреквенцији снаге на ВН намотају током једног пуног минута. 10кВ на страни НН. Ако изолација издржи, идемо даље.

Тест импулсног напона: шиљак од 60 кВ погађа примар, 30 кВ погађа секундар. Ово вам говори да ли би бакарни трансформатор намотаја могао да издржи прави догађај грома.

Тест изолационог уља: напон пробоја, садржај влаге, фактор расипања—свако мора проћи.

Сваки тест јасан? Тада – и само тада – добија фабричку ознаку.

Корак 6: Паковање и испорука

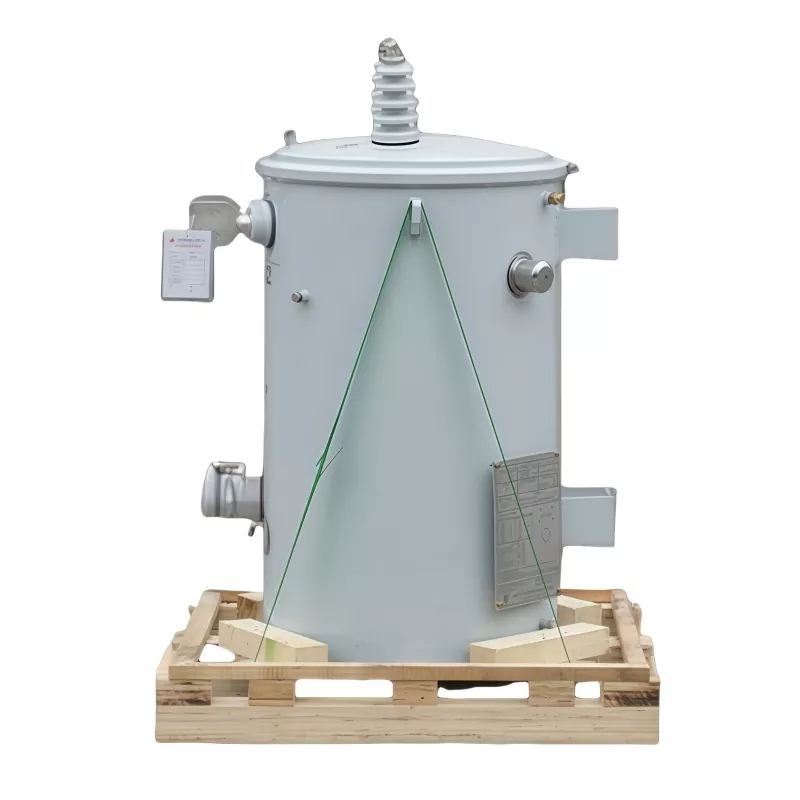

Прошао све тестове? Трансформатор добија поклопац отпоран на влагу, причвршћен на дрвену палету и спреман за отпрему. Свака ГУАНГБИАН јединица носи јединствени серијски број—видљив на натписној плочици и бази. Пратите тај број и наћи ћете датум производње, записе о испитивању, чак и која серија сировина је ушла у њега.

До сада сте добили слику. Трансформатор за стуб од 37,5 КВА није само метал и жица спојени заједно. Процес производње трансформатора укључује прави занат и праве људе који обраћају пажњу на сваком кораку. Цена је битна, али капацитет производње и контрола квалитета су важнији.

Зашто користити трансформатор монтиран на стуб?

У поређењу са трансформаторима постављеним на земљу, трансформатори монтирани на стуб нуде неколико значајних предности:

Инсталација која штеди простор

Поставља се на стубове, елиминишући потребу за простором у земљи или наменским трансформаторским просторијама.

Нижи трошак инфраструктуре

Смањује трошкове изградње избегавајући потребу за темељима, ограђеним просторима или додатним грађевинским радовима.

Ефикасно за руралну дистрибуцију

Веома погодан за рурална и удаљена подручја где се обично користе надземне дистрибутивне мреже.

Једноставан приступ за одржавање

Постављен на погодној висини за преглед, одржавање и замену, смањујући време застоја.

Енханцед Сафети

Повишена инсталација смањује ризик од случајног контакта, вандализма и оштећења животне средине.

Поуздан рад на отвореном

Дизајниран са карактеристикама отпорним на временске услове и корозију за дугорочне перформансе на отвореном.

Савршено за надземне електричне мреже

Широко се користи у надземним дистрибутивним системима као исплативо и ефикасно решење за напајање.

Желите да видите сами? ГУАНГБИАН производи у нашој фабрици у Кини и поздрављамо посете фабрици. Обратите се да закажете обилазак.
