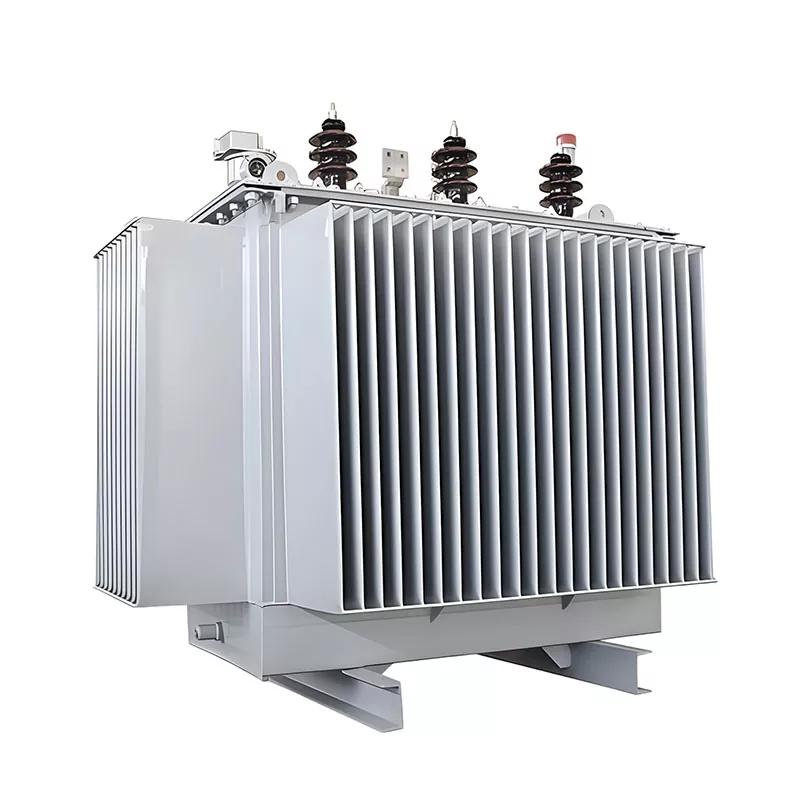

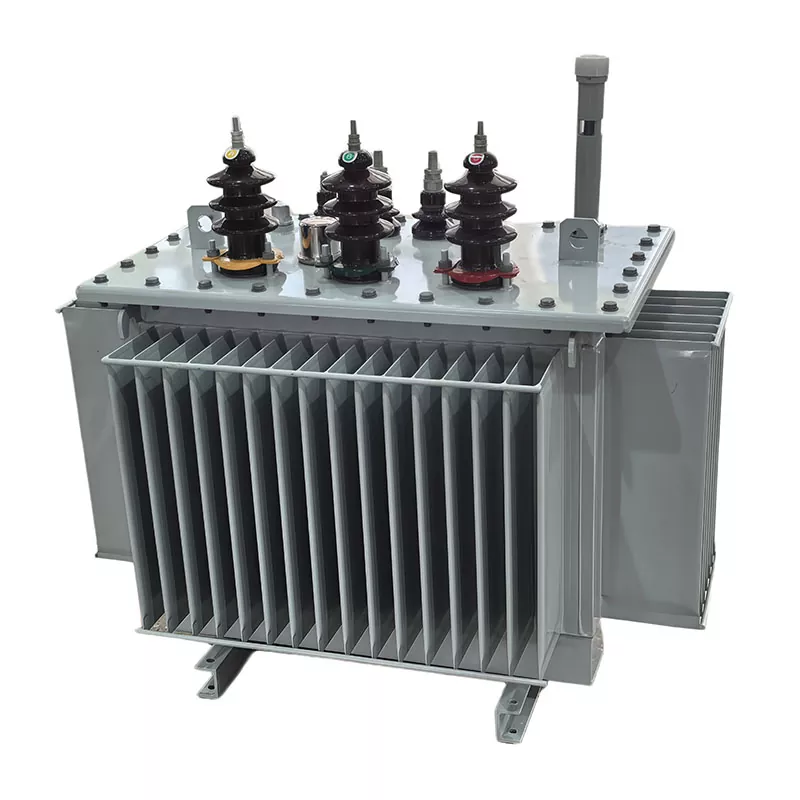

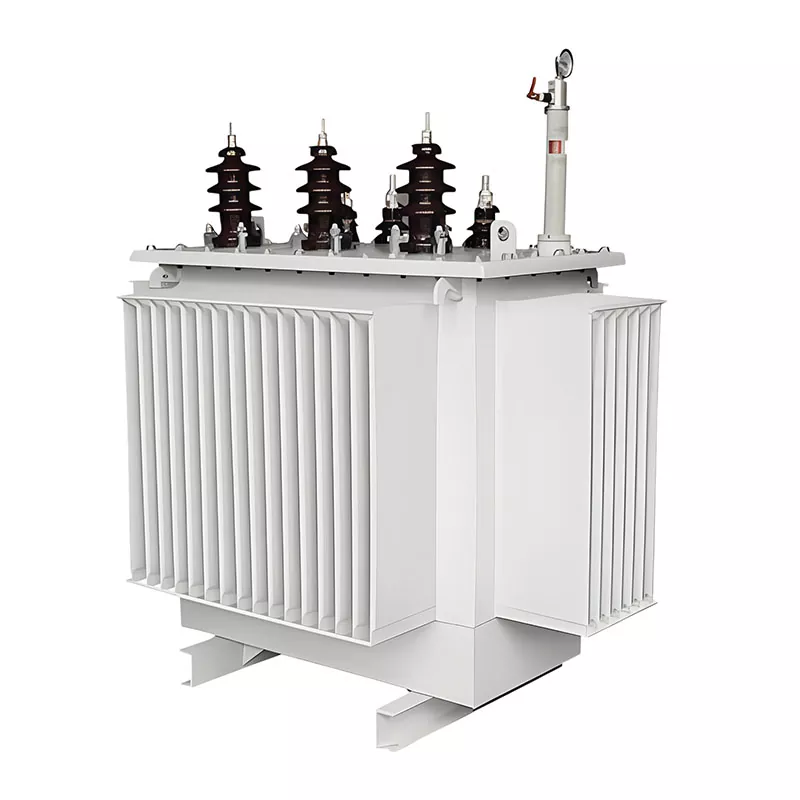

Заменски трансформатор уроњен у уље

Заменски трансформатор уроњен у уље је тип енергетског трансформатора напуњеног уљем који је посебно дизајниран да замени постојећи трансформатор у оперативном систему за дистрибуцију електричне енергије, обично због старе опреме, квара, ограничења капацитета или захтева за надоградњом ефикасности.

За разлику од трансформатора који се користе у новим инсталацијама, заменски трансформатор је пројектован са јаким фокусом на компатибилност система, физичку заменљивост и беспрекорну интеграцију са постојећом електричном инфраструктуром.

Енгинееринг Дефинитион

Из перспективе електротехнике, заменски трансформатор уроњен у уље може се дефинисати као:

Енергетски трансформатор пројектован или оптимизован у складу са постојећим мрежним условима—као што су ниво напона, векторска група, инсталационе димензије и профил оптерећења—тако да може директно да замени трансформатор уроњен у уље без великих модификација оригиналног система.

Кључне техничке карактеристике

Типичан заменски трансформатор уроњен у уље је дефинисан следећим техничким захтевима:

Компатибилност напона:Одговара постојећим нивоима система као што су 6кВ/0,4кВ, 10кВ/0,4кВ, итд.

Заменљивост инсталације:Дизајниран да одговара постојећим темељима, тачкама улаза каблова и распореду подстанице

Векторско подударање групе:Обично Дин11 или идентичан оригиналној конфигурацији трансформатора

Координација импедансе кратког споја:Типично дизајниран у распону од 5%–8% како би се осигурала стабилност система

Оптимизација перформанси:Може побољшати ефикасност, смањити губитке или побољшати топлотне перформансе у поређењу са замењеном јединицом

Прво одредите праву величину

Ево примера: ваше тренутно оптерећење је 800кВА, а ви додајете 400кВА нове потражње. Узмите у обзир неку маргину раста, и 1250-1600кВА има смисла. Не гледајте само данашње бројке—остављање мало простора за главу је увек сигурна опклада.

Када радите прорачун капацитета трансформатора, имајте на уму ове параметре: ниво напона треба да одговара вашем постојећем систему (као што је 10кВ/0,4кВ), векторска група Дин11 ради за већину комерцијалних апликација, а импеданса од 5-8% је стандардна. Ако нисте сигурни, ГУАНГБИАН-ов фабрички тим у Кини може да прегледа ваше подешавање и потврди спецификације пре производње.

Шта припремити пре замене?

Три ствари које треба проверити:

1.Електрична процена — Да ли ваше сабирнице и каблови могу да поднесу већу струју? Да ли је потребно прилагођавање шеме заштите?

2.Провера структуре — Величина темеља, приступни пут за премештање јединице, услови вентилације.

3. Координација комуналних услуга — Надоградња капацитета може захтевати промене у вашем долазном снабдевању. Раније средите дозволу за искључење струје.

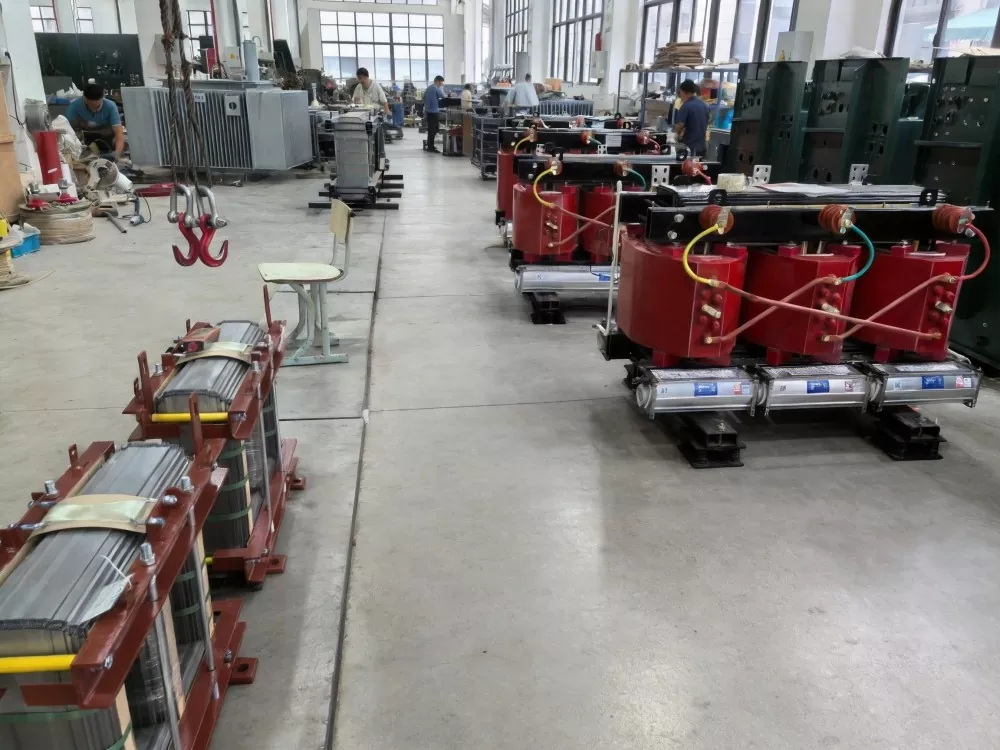

Ако планирате пројекат замене трансформатора, технички тим ГУАНГБИАН-а из наше фабрике у Кини може вам помоћи да прегледате ове ставке. Радили смо на сличним случајевима у нашем производном погону и знамо који детаљи се често занемарују.

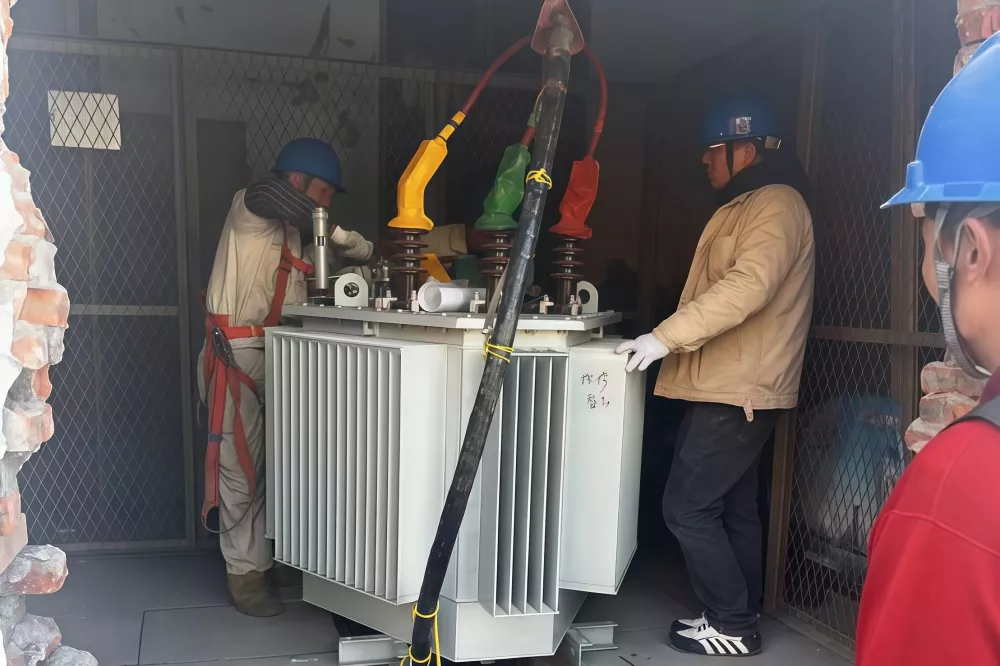

Монтажа и пуштање у рад

Искључите напајање → Искључите → Уклоните стару јединицу → Поставите нови трансформатор → Ожичење → Тестирање → Укључите напајање

Немојте прескочити корак тестирања: тест односа окретаја, отпор изолације, верификација векторске групе, мерење отпора. Све мора да прође пре него што окренете прекидач. Током првих неколико недеља, пазите на температуру, ослушкујте неуобичајену буку, проверите вибрације.

Колико кошта?

За јединицу од 1250 кВА, сам трансформатор кошта 25.000–45.000 долара. Са инсталацијом и модификацијама, укупни трошкови пројекта износе око 35.000-75.000 долара. Ако ваша постојећа јединица ради скоро 20 година, замена новом има више смисла од додавања паралелне јединице – мање проблема са одржавањем, боља ефикасност.

Након инсталације, чувајте извештаје о испитивању и цртеже у стању израде. Проверавајте температуре квартално, урадите анализу уља годишње (за типове пуњене уљем). Уз одговарајућу негу, ова опрема би требало да ради без проблема 20-30 година.

У ГУАНГБИАН-овој фабрици у Кини производимо трансформаторе који су направљени за дуге стазе. Без обзира да ли сте у фази избора трансформатора или вам је потребна ревизија спецификација, наш тим вам може помоћи.

Difference from Standard New Installation Transformers

ФАК

1. Шта је заменски трансформатор уроњен у уље?

То је трансформатор уроњен у уље дизајниран да замени постојећи трансформатор у оперативном електроенергетском систему. Направљен је да одговара оригиналним електричним условима тако да систем може да настави да ради уз минималне измене.

2. Када треба заменити трансформатор?

Замена је потребна када је трансформатор стар (обично 15–25+ година), често поквари, не може да задовољи тренутну потражњу за оптерећењем или има високе трошкове одржавања

3. Како да изаберем тачан капацитет за замену?

Капацитет се бира на основу тренутног оптерећења, будућег проширења (обично 15–25% маргине) и услова система као што су ниво напона и ограничења инсталације.

4. Може ли заменски трансформатор повећати капацитет?

Да. Заменска јединица се може надоградити на већи капацитет, али постојећи каблови, разводни уређаји и заштитни систем морају бити проверени ради компатибилности.

5. Шта мора да се поклапа приликом замене трансформатора?

Кључни параметри укључују однос напона, векторску групу (обично Дин11), импедансу (око 5–8%) и физичке димензије инсталације.

6. Колико дуго траје процес замене?

Инсталација и замена обично трају 1-3 дана, у зависности од услова на локацији, плус додатно време за тестирање и пуштање у рад.
