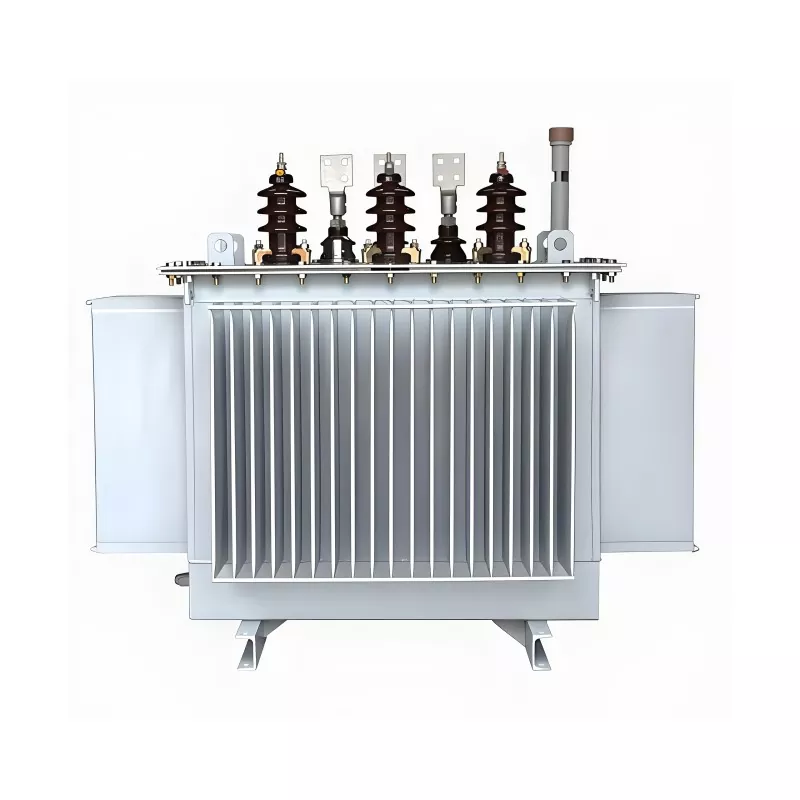

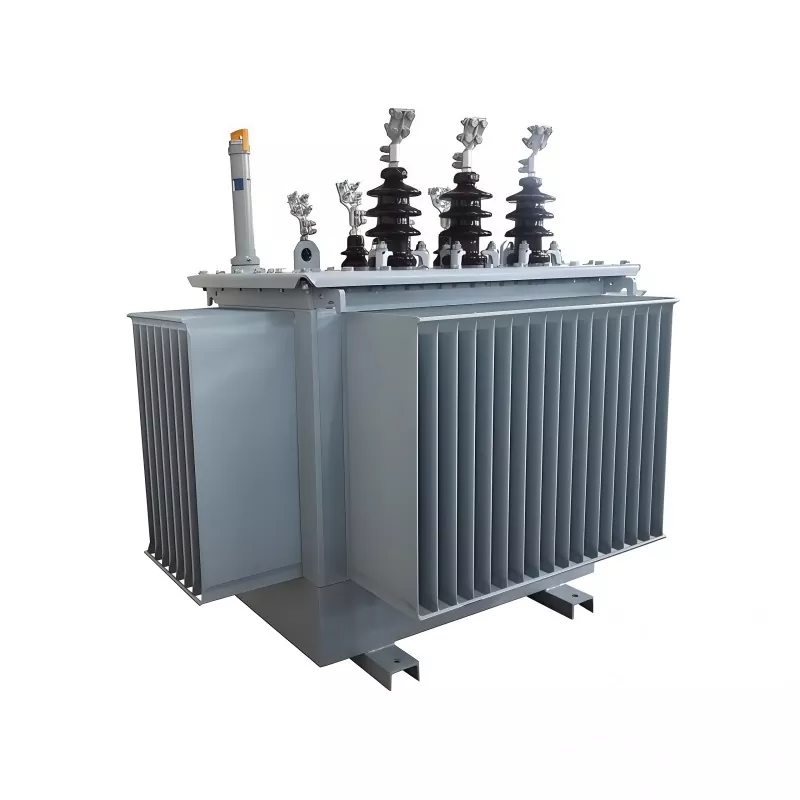

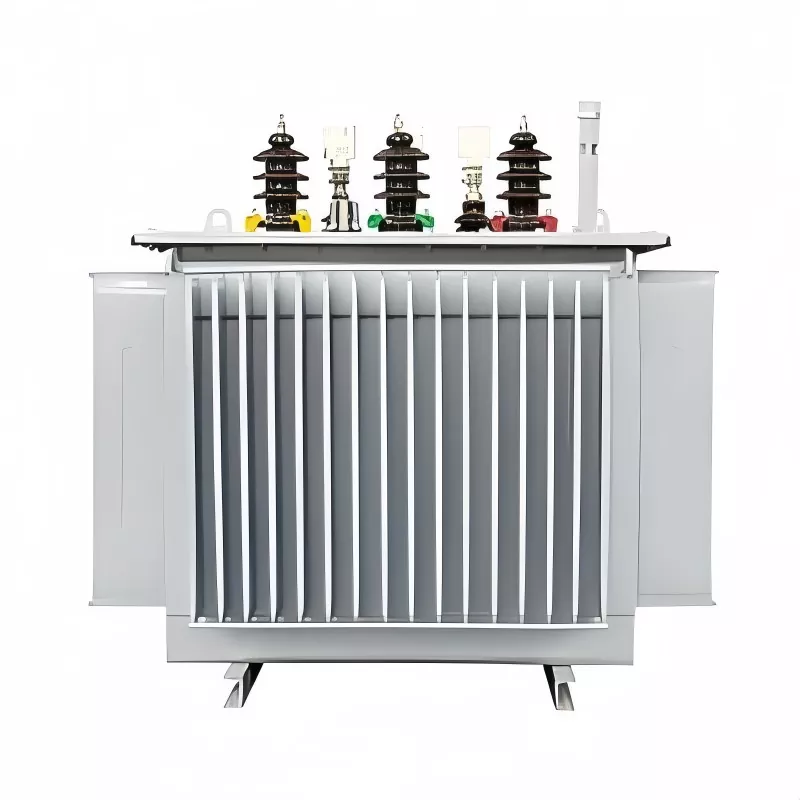

100КВА 20КВ трофазни трансформатор уроњен у уље

Овај 100КВА 20КВ трофазни трансформатор уроњен у уље, произведен у Кини од стране ГУАНГБИАН-а, истиче се због своје Изн5 прикључне групе. То је конфигурација везе у којој високонапонски намотај усваја везу у облику звезде (И веза), нисконапонски намотај користи цик-цак везу (изведен из трокутастог споја), неутрална тачка на нисконапонској страни је извучена, а фазни однос између високонапонских и нисконапонских намотаја се идентификује помоћу "метода сата".

Овај трофазни трансформатор користе наши купци у радионицама прецизних машина алатки које захтевају висок квалитет напајања, служећи за смањење кварова опреме узрокованих хармонијским сметњама.

Обично се инсталира у:

Индустријски дистрибутивни системи електричне енергије

Пројекти електрификације села

Мале подстанице

Инфраструктура и градилишта

Комерцијалне и комуналне електроенергетске мреже

У поређењу са сувим трансформаторима, трансформатори потопљени у уље пружају боље перформансе хлађења и већу отпорност на преоптерећење, што их чини погоднијим за спољашње и тешке примене.

Кључне карактеристике и предности

1. Стабилне перформансе у системима средњег напона 20КВ

Дизајниран за 20КВ дистрибутивне мреже, обезбеђујући стабилну конверзију напона и поуздан рад чак и под флуктуирајућим условима мреже. Побољшава укупну стабилност електроенергетског система и заштиту опреме.

2. Висока ефикасност са малим губитком енергије

Оптимизован дизајн језгра и намотаја значајно смањује губитке без оптерећења и оптерећења, помажући у смањењу дугорочне потрошње енергије и оперативних трошкова.

3. Хлађење потопљено у уље за снажно одвођење топлоте

ОНАН систем хлађења потопљен у уље обезбеђује ефикасно одвођење топлоте, подржавајући континуирани рад при пуном оптерећењу и продужавајући век трајања изолације.

4. Висока снага преоптерећења и кратког споја

Направљен за индустријска окружења, издржава пренапоне при покретању мотора и напрезање кратког споја, обезбеђујући сигуран и стабилан рад у условима великог оптерећења.

5. Компактна структура, једноставна инсталација

Дизајн који штеди простор са једноставном инсталацијом и ниским захтевима за одржавање, што га чини погодним за нове и ретрофитне пројекте дистрибуције електричне енергије.

Параметар производа

Захтеви радног окружења

1. Температурни опсег

◦ Стандардни рад: -25℃ ~ 45℃

◦ Спољна температура не сме да пређе 40℃ за дуготрајан континуирани рад (да би се обезбедило ОНАН хлађење ефикасност).

2. Релативна влажност

◦ Максимално 95% (на температури околине 25℃)

3. Висина

◦ Стандардна адаптација: ≤1000м надморске висине

◦ Прилагођавање на великој надморској висини: ≤3000м (са побољшаном изолацијом и оптимизованим одвођењем топлоте, опционо).

4. Место инсталације

◦ У затвореном или на отвореном (за инсталацију на отвореном је потребан степен заштите ИП23, опционо; подразумевани ИП20 за затворене просторе).

- Држите се даље од запаљивих, експлозивних, корозивних гасова и извора прашине.

◦ Нема јаких вибрација (убрзање вибрација ≤0,1 г) или механичког удара.

5. Стање вентилације

◦ Одговарајући простор за вентилацију: ≥0,5 м размака око трансформатора за природну циркулацију ваздуха (критично за ОНАН хлађење).

◦ Избегавајте затворене просторе без протока ваздуха да бисте спречили прегревање.

6. Окружење електричне мреже

◦ Компатибилност фреквенције: 50Хз / 60Хз прилагодљива двострука фреквенција.

◦ Флуктуација напона: ≤±5% номиналног улазног напона (20КВ) да би се обезбедио стабилан рад.

Које проблеме решава?

У стварним системима за дистрибуцију електричне енергије, квар опреме често је узрокован нестабилним напоном, пренапоном преоптерећења и акумулацијом топлоте.

Овај трансформатор је дизајниран да реши:

● Нестабилност напона у мрежама средњег напона 20КВ

● Чести удари покретања мотора у индустријским системима

● Проблеми са прегревањем током непрекидног рада

● Губитак енергије у дуготрајној дистрибуцији енергије

● Непоуздане перформансе у тешким спољашњим окружењима

Решавајући ове проблеме на нивоу система, обезбеђује стабилну и ефикасну испоруку енергије у захтевним апликацијама.

Наша фабрика

Лимарска радионица

Радионица за намотавање фолије

Радионица за намотавање

Радионица за намотавање пећи

Радионица за монтажу трансформатора

Радионица за пуштање у рад трансформатора

Зашто одабрати трансформатор уроњен у уље?

У поређењу са трансформаторима сувог типа, трансформатори потопљени у уље нуде:

● Боље перформансе одвођења топлоте

● Већи капацитет преоптерећења

● Дужи радни век

● Стабилније перформансе под великим оптерећењем

За 20КВ дистрибутивне системе, дизајн уроњен у уље је често преферирано решење за спољашњу и индустријску примену.

Контрола квалитета и осигурање производње

Сваки трансформатор је произведен под строгим процедурама контроле квалитета како би се осигурале стабилне перформансе и усклађеност са сигурношћу.

Тестирање укључује:

● Рутинско тестирање електричних перформанси

● Испитивање отпора изолације

● Тест пораста температуре

● Тестирање губитака под оптерећењем и без оптерећења

● Процена отпорности на кратки спој

Производња прати међународне стандарде како би се осигурала поузданост на глобалним тржиштима.

Одржавање и век трајања

100КВА 20КВ трофазни трансформатор уроњен у уље је дизајниран за ниске захтеве за одржавањем. Уз правилну уградњу и периодичне провере, животни век може премашити 20-25 година.

Препоручено одржавање укључује:

● Редовне провере стања уља

● Инспекција прикључка терминала

● Праћење температуре

● Чишћење спољних компоненти

ФАК

1. Може ли овај трансформатор радити непрекидно 24 сата?

Да, дизајниран је за континуирани рад у условима номиналног оптерећења.

2. Да ли је трансформатор од 100КВА погодан за спољашњу инсталацију?

Да, трансформатори потопљени у уље су погодни и за унутрашње и за спољашње окружење.

3. Може ли се напон прилагодити?

Да, примарни и секундарни напони се могу прилагодити на основу захтева пројекта.

4. Која је главна предност компатибилности 20КВ система?

Омогућава стабилну интеграцију у средњенапонске дистрибутивне мреже са смањеним губицима у преносу.

100КВА 20КВ трофазни уљни трансформатор је поуздано и ефикасно решење за системе дистрибуције електричне енергије средњег напона. Са својим снажним капацитетом преоптерећења, дизајном са малим губицима енергије и издржљивом структуром хлађења уроњеном у уље, обезбеђује стабилне дугорочне перформансе за индустријске и комуналне апликације широм света.
