Како трансформатор на стубу од 75КВА побољшава дистрибуцију енергије?

Резиме чланка

Избор правог дистрибутивног трансформатора укључује много више од избора броја као што је 75КВА. Трансформатор мора одговарати примарном напону, секундарном напону, конфигурацији фазе, очекиваном оптерећењу, условима околине, захтевима заштите, структури инсталације и важећим електричним стандардима. Правилно одабрани 75КВА трансформатор монтиран на стуб може да обезбеди ефикасно и практично решење где електрична енергија треба да се трансформише близу тачке потрошње.

У овом чланку испитујемо како функционише јединица од 75КВА, зашто је корисна њена компактна конфигурација монтирана на стубове, како материјали њеног језгра и намотаја утичу на перформансе, шта значе спецификације ефикасности и како инжењери пројекта могу да избегну уобичајене грешке у димензионирању и инсталацији. Такође објашњавамо како Гуангбиан приступа производњи и прилагођавању за различите дистрибутивне мреже.

Садржај

1. Разумевање 75КВА трансформатора монтираног на стуб
2. Како ради 75КВА трансформатор монтиран на стуб
3. Капацитет и конфигурација фазе
4. Избор примарног и секундарног напона
5. Језгро, намотаји, изолација и хлађење
6. Важни параметри перформанси
7. Где се користи 75КВА трансформатор монтиран на стуб
8. Како одабрати прави трансформатор
9. Разматрања о инсталацији и одржавању
10. Како Гуангбиан подржава пројекте трансформатора
11. Често постављана питања
12. Закључак

Преглед чланка

• Дефинисати намену и структуру 75КВА дистрибутивног трансформатора.
• Објаснити основни процес електромагнетне трансформације.
• Разговарајте о компатибилности капацитета, фаза и напона.
• Испитајте материјале и начин хлађења који утичу на поузданост рада.
• Објасните губитак без оптерећења, губитак оптерећења, импедансу и струју побуде.
• Идентификујте одговарајуће апликације и заједничке захтеве пројекта.
• Обезбедите практичну листу за избор и одржавање.
• Одговорите на уобичајена питања набавке и инжењеринга.

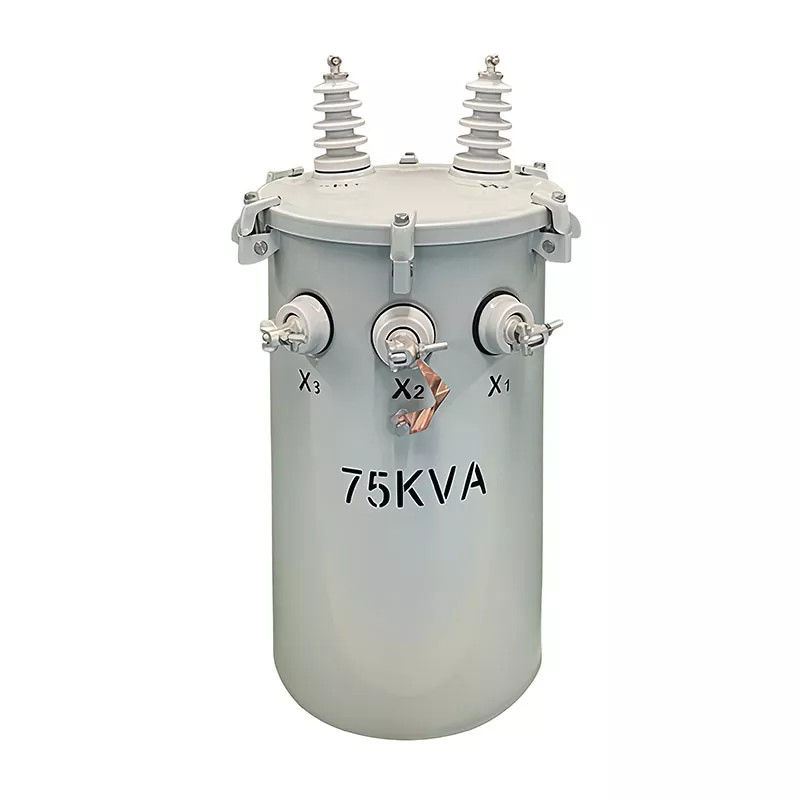

Разумевање 75КВА трансформатора монтираног на стуб

Трансформатор 75КВА на стубу је дистрибутивни трансформатор намењен да редукује електричну енергију средњег напона на нижи напон погодан за крајње кориснике. За разлику од великог трансформатора подстанице инсталираног на основу, јединица монтирана на стуб се поставља на стуб или одговарајућу надземну дистрибутивну структуру. Овај распоред поставља трансформатор близу електричног оптерећења, а минимизира потребе за земљиштем.

Термин75КВАописује привидну снагу трансформатора. КВА, или киловолт-ампери, представља комбинацију напона и струје за коју је трансформатор дизајниран. То не треба тумачити као препоруку да се јединица непрекидно ради на максималној снази у свим условима.

У практичном планирању дистрибуције, инжењери обично узимају у обзир очекивану потражњу, диверзитет оптерећења, будуће проширење, температуру околине, хармонике и радне услове пре него што утврде да ли 75КВА обезбеђује довољан капацитет. Правилна процена оптерећења је од суштинског значаја јер и трајно преоптерећење и непотребно превелико оптерећење могу повећати трошкове животног циклуса.

Гуангбиан производи 75КВА решења за трансформаторе монтиране на стуб за различите захтеве дистрибуције, укључујући прилагођене конфигурације напона за међународна тржишта. Производ је дизајниран за спољну дистрибуцију електричне енергије и може се прилагодити у складу са електричним системом и спецификацијама пројекта.

Како ради 75КВА трансформатор монтиран на стуб

Принцип рада је заснован на електромагнетној индукцији. Електрична енергија улази у примарни намотај трансформатора при већем дистрибутивном напону. Наизменична струја производи променљиви магнетни флукс унутар језгра трансформатора. Овај магнетни флукс индукује напон у секундарном намотају.

Однос између примарног и секундарног намотаја одређује однос трансформације напона. Ако је примарни напон значајно већи од секундарног, трансформатор смањује напон док повећава расположиву струју у складу са односом снаге и нормалним губицима трансформатора.

Поједностављени радни редослед се може разумети на следећи начин:

1. Струја средњег напона улази у примарни намотај.
2. Наизменична струја успоставља магнетни флукс у језгру.
3. Магнетни флукс индукује напон у секундарном намотају.
4. Секундарни намотај даје електричну енергију нижег напона.
5. Трансформаторско уље преноси топлоту од активних компоненти.
6. Компоненте за заштиту и надзор помажу у безбедном раду.

Пошто је трансформатор инсталиран на отвореном, његово кућиште, изолациони систем, заптивање, отпорност на корозију и заштита од временских прилика су важни делови дуготрајних перформанси. Технички исправан електрични дизајн и даље захтева одговарајућу механичку заштиту и заштиту животне средине.

Капацитет и конфигурација фазе

Капацитет је једна од првих спецификација које купци треба да верификују, али га увек треба проценити заједно са фазном конфигурацијом. Једнофазни трансформатор од 75КВА је погодан за одређене стамбене, расветне и мале комерцијалне дистрибутивне системе, док се трофазна опрема обично бира када мрежа захтева трофазно оптерећење или индустријску снагу.

Једна важна грешка је претпоставка да сваки трансформатор од 75КВА има идентичне електричне карактеристике. КВА оцена само идентификује капацитет. Напон, фаза, фреквенција, конфигурација везе, импеданса, ниво изолације и применљиви стандарди такође морају бити наведени.

Избор примарног и секундарног напона

Компатибилност напона је критична када купујете трансформатор монтиран на стуб. На пример, конфигурација дизајнирана за један напон мреже не може се једноставно повезати на другу мрежу без потврде да су њен изолациони систем, распоред намотаја, прибор и оцене одговарајући.

Репрезентативни Гуангбиан 75КВА конфигурација користи примарни напон од 4160 Грд И / 2400В и секундарни излаз од 120/240В. Такве вредности су специфичне за примену и не треба их третирати као универзалне спецификације за сваки трансформатор од 75КВА.

Положаји славина такође могу бити важни када се долазни напон разликује. Правилно одабрана конфигурација славине омогућава инжењерима да компензују одређене услове напона напајања уз одржавање одговарајућег секундарног напона. Тачан опсег славине увек треба да буде потврђен у односу на спецификацију пројекта пре наручивања.

Језгро, намотаји, изолација и хлађење

Ефикасност трансформатора и радни век у великој мери зависе од активних материјала и квалитета производње. Језгро обезбеђује магнетну путању, док намотаји преносе електричну енергију између високонапонске и нисконапонске стране.

Гуангбианова референтна конфигурација од 75КВА користи бакарне намотаје и зрнасто оријентисан силицијумски челик за језгро. Бакар има високу електричну проводљивост и широко се користи тамо где су ефикасни пренос струје и топлотне перформансе важни. Електрични челик оријентисан на зрно помаже у смањењу магнетних губитака када се правилно обрађује и склапа.

Јединица користи дизајн уроњен у уље са ОНАН хлађењем, што значи природно уље, природно ваздух. Трансформаторско уље циркулише природно јер апсорбује топлоту из језгра и намотаја. Топлота се затим преноси кроз површину резервоара на околни ваздух. Одсуство присилних пумпи или вентилатора може поједноставити систем хлађења и смањити број помоћних компоненти.

Међутим, опрема потопљена у уље захтева пажљиву пажњу на интегритет резервоара, заптивање, чауре, стање уља и заштиту животне средине. Редовна инспекција помаже у идентификацији цурења, корозије, прегревања или погоршања везе пре него што ови проблеми постану велики кварови.

Важни параметри перформанси

Таблица са подацима о трансформатору садржи неколико вредности које директно утичу на радне перформансе. Разумевање ових бројки помаже тимовима за куповину да прецизније упореде производе уместо да се фокусирају само на куповну цену.

Мањи губици могу допринети бољој ефикасности животног циклуса, посебно за трансформаторе који остају под напоном током дужег периода. Због тога губитак без оптерећења заслужује пажњу чак и када повезано оптерећење значајно варира током дана.

Импеданса је подједнако важна за дизајн система. Утиче на пад напона под оптерећењем и на струју која је доступна током кварова. Инжењери заштите би стога требало да користе верификовану вредност импедансе произвођача када координирају узводну и низводну заштитну опрему.

Где се користи 75КВА трансформатор монтиран на стуб

Капацитет од 75КВА може задовољити широк спектар мањих дистрибутивних захтева. Његова компактна надземна инсталација чини га посебно корисним тамо где су расположивост земљишта, цена инсталације и близина терета важни.

• Стамбене заједнице:снабдевање електричном енергијом нижег напона група домова где је прорачуната потражња одговарајућа.
• Рурална електрификација:подржавајући приступ електричној енергији у областима где је надземна дистрибуција и даље практична.
• Улично и просторно осветљење:обезбеђивање локалне нисконапонске дистрибуције за расветне мреже.
• Мали комерцијални објекти:опслуживање продавница, канцеларија, услужних зграда и других умерених електричних оптерећења.
• Школе и јавни објекти:обезбеђујући локализовану дистрибуцију где се профил оптерећења поклапа са капацитетом трансформатора.
• Мале индустријске примене:подржавање одговарајућих помоћних или индустријских оптерећења ниске потражње.
• Инфраструктурни пројекти:обезбеђивање локализоване трансформације електричне енергије за одабране јавне и комуналне пројекте.

Најпогоднија примена зависи од стварног прорачуна оптерећења. Трансформатор не треба бирати само зато што се чини да је 75КВА близу очекиваној потрошњи. Треба узети у обзир почетне струје, оптерећења мотора, сезонску потражњу, фактор снаге, будуће проширење и разноликост оптерећења.

Како одабрати прави трансформатор

Избор исправног трансформатора од 75КВА на стубу почиње са дефинисањем комплетног електричног окружења. Следећа контролна листа може помоћи купцима да избегну скупа неслагања спецификација.

1. Израчунајте очекивано оптерећење.Одредите нормалну потражњу, вршну потражњу, захтеве за покретање мотора и потенцијално будуће проширење.
2. Потврдите примарни напон.Ускладите трансформатор са комуналном дистрибутивном мрежом.
3. Потврдите секундарни напон.Уверите се да излаз одговара повезаној опреми и локалном електричном систему.
4. Изаберите исправну конфигурацију фазе.Једнофазни и трофазни системи имају различите захтеве за примену.
5. Проверите фреквенцију.Проверите да ли је трансформатор пројектован за мрежну фреквенцију.
6. Прегледајте импедансу.Потврдите компатибилност са прорачунима струје квара и координацијом заштите.
7. Прегледајте захтеве за изолацијом.Узмите у обзир напон система и услове околине.
8. Размотрите окружење инсталације.Температура, влажност, надморска висина, ветар, изложеност соли, прашина и корозија могу утицати на захтеве дизајна.
9. Проверите важеће стандарде.Уверите се да документација и испитивање трансформатора испуњавају захтеве одредишног тржишта.
10. Разговарајте о прилагођавању пре производње.Произвођач треба да потврди техничке параметре уместо да се ослања на претпоставке.

Разматрања о инсталацији и одржавању

Исправна инсталација је неопходна за поуздан рад трансформатора. Опрема монтирана на стуб мора бити подржана одговарајућом конструкцијом која може да издржи механичку тежину и силе околине. Електрични размаци, уземљење, прикључци проводника, заштитни уређаји и приступ за одржавање се такође морају узети у обзир у складу са важећим локалним захтевима.

Пре укључивања, техничари треба да провере информације на плочици са подацима, везе, уземљење, стање изолације, механичке причвршћиваче, чауре и заштитне компоненте. Процедуре тестирања треба да прате спецификацију пројекта и применљиве стандарде.

Након пуштања у рад, рутинске инспекције могу помоћи у откривању проблема у развоју. Особље за одржавање треба да обрати посебну пажњу на:

• Цурење уља или необичне промене нивоа уља
• Корозија на резервоару, спојевима или монтажном хардверу
• Оштећене или контаминиране чауре
• Лабаве електричне везе
• Ненормалан пораст температуре
• Необична бука или вибрација
• Знаци прегревања или промене боје
• Стање прикључака за уземљење
• Оштећења изазвана тешким временским условима или спољашњим утицајем

Трансформатори потопљени у уље захтевају посебну пажњу на контролу цурења. Мало цурење не треба једноставно занемарити јер може указивати на пропадање заптивке, чауре, завара, заптивке или компоненте резервоара. Правовремена истрага може смањити ризик од оштећења опреме, прекида услуге и еколошких проблема.

Како Гуангбиан подржава пројекте трансформатора

Конзистентност производње је посебно важна за дистрибутивне трансформаторе јер мала одступања у намотају, склапању језгра, изолацији, заптивачу или тестирању могу утицати на дугорочне перформансе на терену. Гуангбиан прати вишестепени производни процес за своја решења за трансформаторе монтиране на стуб од 75КВА.

Производни ток обухвата обраду језгра, производњу намотаја, производњу и заваривање резервоара, вакуумско сушење, монтажу, пуњење и заптивање уља, електрична испитивања, завршну инспекцију и паковање. Свака фаза се бави различитим аспектима поузданости трансформатора.

Гуангбиан такође пружа прилагођена решења трансформатора за различита тржишта и дистрибутивне системе. За пројекте који захтевају специфичне напонске конфигурације, фазне аранжмане, стандарде, прибор или документацију, технички захтеви треба да буду потврђени пре почетка производње.

Често постављана питања

Шта значи 75КВА на трансформатору?

75КВА је привидна снага трансформатора. Описује електрични капацитет трансформатора, а не количину енергије коју ће увек потрошити. Стварно радно оптерећење зависи од прикључене опреме, фактора снаге, профила оптерећења и услова система.

Да ли је трансформатор од 75КВА погодан за стамбену дистрибуцију електричне енергије?

Може бити погодан за стамбену дистрибуцију када је израчуната потражња компатибилна са капацитетом трансформатора и електричном конфигурацијом. Инжењери треба да узму у обзир број потрошача, вршну потражњу, разноликост, оптерећење мотора, опрему за грејање и хлађење и потенцијални будући раст.

Који секундарни напон може да обезбеди 75КВА трансформатор на стубу?

Секундарни напон није одређен само на 75КВА. Мора бити специфициран у складу са одредишним електричним системом. Репрезентативни Гуангбиан конфигурација обезбеђује 120/240В секундарни излаз, али друге конфигурације напона могу бити потребне за различита тржишта.

Зашто се бакар користи за намотаје трансформатора?

Бакар обезбеђује високу електричну проводљивост и добре топлотне перформансе. Ова својства га чине широко коришћеним материјалом за намотаје за дистрибуционе трансформаторе где су важни поуздан пренос струје и ефикасан рад.

Шта је ОНАН хлађење?

ОНАН значи природно уље, природно ваздух. Трансформаторско уље циркулише природно јер апсорбује топлоту из језгра и намотаја, док се топлота преноси из резервоара трансформатора у околни ваздух без присилних пумпи или вентилатора.

Шта треба проверити пре куповине трансформатора од 75КВА?

Купци треба да потврде називни капацитет, фазу, примарни напон, секундарни напон, фреквенцију, импедансу, захтеве за изолацијом, начин хлађења, окружење за инсталацију, применљиве стандарде, прибор, захтеве за испитивање и документацију за испоруку.

Може ли Гуангбиан прилагодити трансформатор на стубу од 75КВА?

Гуангбиан може да обезбеди прилагођена решења трансформатора заснована на захтевима пројекта. Купци треба да обезбеде детаљне електричне спецификације и захтеве одредишног тржишта како би инжењерски тим могао да одреди одговарајућу конфигурацију.

Како се може побољшати радни век трансформатора монтираног на стуб?

Одговарајуће димензионисање, исправна инсталација, одговарајућа заштита, правилно оптерећење, редовна провера, ефикасно уземљење и хитна пажња на абнормалну температуру, буку, цурење уља или електричне услове могу допринети поузданом дуготрајном раду.

Закључак

75КВА трансформатор монтиран на стуб може бити ефикасно решење за локализовану дистрибуцију енергије средњег и ниског напона када су његове електричне и механичке спецификације правилно усклађене са пројектом. Његова надземна инсталација може смањити потребе за земљиштем, док ОНАН систем за хлађење уроњен у уље пружа директан приступ управљању топлотом за спољне примене.

Међутим, само капацитет никада не би требало да одређује одлуку о куповини. Примарни и секундарни напон, фазна конфигурација, фреквенција, импеданса, губици, изолација, услови околине, структура инсталације, заштита и применљиви стандарди утичу на то да ли ће трансформатор поуздано радити на терену.

Гуангбианкомбинује искуство у производњи трансформатора са прилагођеним решењима производа за различите дистрибутивне мреже и међународне примене. Од производње језгра и намотаја до производње резервоара, сушења, пуњења уља, електричног испитивања и завршне инспекције, свака фаза доприноси поузданости готовог трансформатора.
