Резиме чланка:Правилно конфигурисан изолациони трансформатор може побољшати сигурност дистрибуције енергије, прилагођавање напона и заштиту опреме у комерцијалним и индустријским електричним системима. Тхе50КВА изолациони трансформатор сувог типа са МЦЦБкомбинује изолацију трансформатора, конверзију напона, заштиту интегрисаног прекидача и практичне карактеристике инсталације у једном компактном решењу. Са трофазним улазом од 415 В, трофазним четворожичним излазом од 220 В, бакарним намотајима, изолацијом класе Ф, петопозиционим напонским славинама, ИП23 заштитом и интегрисаним МЦЦБ-има, ова конфигурација је дизајнирана за апликације где су важни поуздана испорука струје и поједностављена инсталација.
Садржај
Зашто је изолациони трансформатор сувог типа важан?
Како МЦЦБ побољшава заштиту трансформатора?
Како мењач славине у пет положаја побољшава прилагодљивост напона?
Како интегрисани дизајн поједностављује инсталацију?
Где се може користити изолациони трансформатор од 50КВА?
Како се проверава квалитет трансформатора пре испоруке?
Шта купци треба да провере пре наручивања?
Зашто одабрати ову конфигурацију трансформатора?
Зашто је изолациони трансформатор сувог типа важан?
Електрична опрема не ради увек у идеалним условима напајања. Разлике у напону између комуналне опреме и опреме која се налази испод, електрични поремећаји и потреба за галванском изолацијом могу утицати на поузданост система. Изолациони трансформатор сувог типа пружа практичан начин за прилагођавање напона уз стварање електричног раздвајања између примарног и секундарног кола.

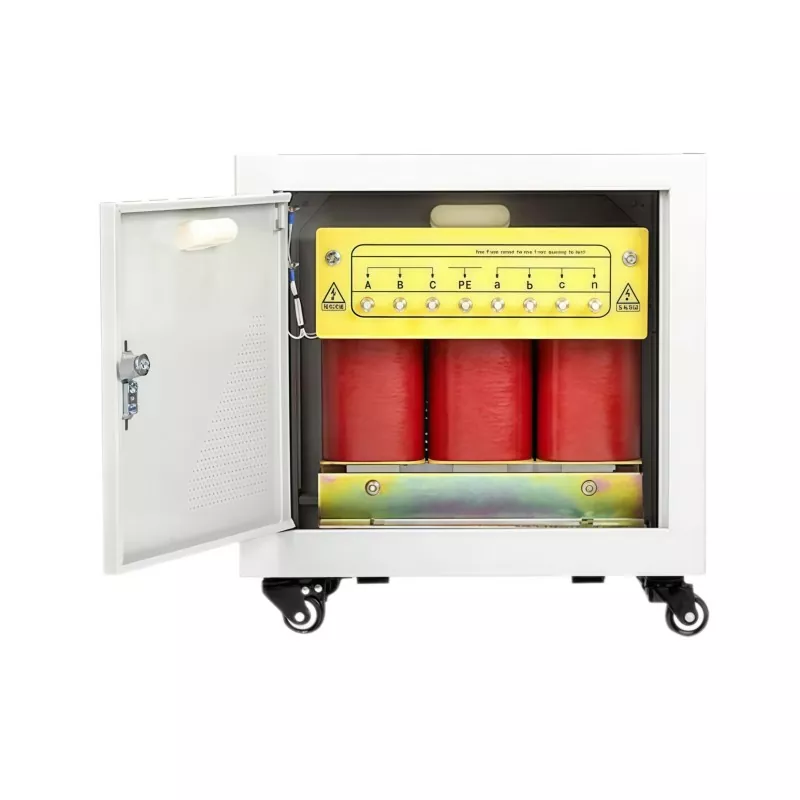

Тхе50КВА изолациони трансформатор сувог типа са МЦЦБизГУАНГБИАНје дизајниран око 415В АЦ трофазног улаза и 220В трофазног четворожичног излаза. Ово чини јединицу погодном за апликације које захтевају контролисано трофазно напајање од 220В из трофазног извора вишег напона.
За разлику од трансформатора уроњених у уље, дизајни сувог типа не користе изолационо уље као примарни медиј за хлађење и изолацију. Ово их може учинити привлачним за унутрашње електричне просторије, комерцијалне објекте, производна окружења и друге локације где се преферира чиста и релативно једноставна инсталација.
Како МЦЦБ побољшава заштиту трансформатора?
Једна од најпрактичнијих карактеристика ове конфигурације трансформатора је интеграција прекидача у калупу (МЦЦБ). Уместо да се трансформатор и заштитна опрема третирају као потпуно одвојене компоненте, дизајн укључује заштитне уређаје у кућиште трансформатора.
Јединица користи МЦЦБ на улазној и излазној страни. Прекидач на улазној страни је прикључен на напајање 415В, док је заштита на излазној страни постављена за трофазно четворожично секундарно коло.
Овај интегрисани приступ може пружити неколико практичних предности:
- Смањује потребу за додатном спољном заштитном опремом.
- Помаже да се поједноставе долазне и одлазне кабловске везе.
- Обезбеђује заштиту од прекомерне струје и кратког споја за повезана кола.
- Ствара организованију инсталацију трансформатора.
- Може смањити радове на ожичењу и инсталацији на локацији пројекта.
- Омогућава да се трансформатор и заштитни уређаји конфигуришу као један координиран склоп.
За индустријске купце, ови детаљи су важни јер сложеност инсталације може утицати на време пројекта, захтеве за радном снагом и ефикасност пуштања у рад.
Које су кључне спецификације?
Разумевање електричне конфигурације је неопходно пре избора трансформатора. Следећа табела сумира главне спецификације ове 50КВА конфигурације.
| Параметар | Спецификација |
|---|---|
| Називни капацитет | 50 КВА |
| Фаза | 3 Фаза |
| Улазни напон | 415В АЦ, 3 фазе |
| Излазни напон | 220В, 3 фазе 4 жице |
| Додирните Позиције | 380В / 400В / 415В / 430В / 450В |
| Фреквенција | 50Хз |
| Материјал за намотавање | Бакар |
| Класа изолације | Класа Ф |
| Пораст температуре намотаја | ≤100°Ц |
| Ниво буке | <60дБ на 1 метар |
| Енцлосуре Протецтион | ИП23, са вентилацијом |
| Материјал кућишта | нерђајући челик |
| Заштита | МЦЦБ на улазној и излазној страни |
| Мониторинг | Монтирани волтметар |
Комбинација ових спецификација чини трансформатор погодним за пројекте где конверзију напона, електричну изолацију и интегрисану заштиту треба разматрати заједно, а не купити као неповезане компоненте.
Како мењач славине у пет положаја побољшава прилагодљивост напона?
Стварни напон мреже може да варира између локација и радних услова. Трансформатор пројектован око само једног фиксног примарног напона може стога захтевати додатну пажњу када се инсталира у области где се напон напајања разликује од номиналне вредности.
Овај модел обезбеђује пет примарних положаја славине за напон:380В, 400В, 415В, 430В и 450В. Промена славина даје тиму за монтажу већу флексибилност при усклађивању трансформатора са расположивим напајањем.
На пример, када се стварни услови напајања разликују од стандардног улаза од 415 В, може се изабрати одговарајућа славина која ће помоћи у одржавању предвиђеног секундарног напона. Ова карактеристика је посебно корисна за пројекте где је потребно узети у обзир услове напона напајања приликом избора трансформатора.
Међутим, мењач славине је без напона. Трансформатор мора бити потпуно искључен пре промене положаја славине. Никада га не треба подешавати док је трансформатор под напоном.
Како интегрисани дизајн поједностављује инсталацију?
Инсталација трансформатора се не односи само на електричне спецификације. Провођење каблова, заштитна опрема, приступачност, конструкција кућишта и пуштање у рад могу утицати на коначни резултат пројекта.
Интегрисана МЦЦБ конфигурација смањује количину одвојене опреме која би иначе била потребна око трансформатора. Фабричко ожичење између трансформатора и његових заштитних прекидача такође може помоћи да се смањи количина ожичења на терену која је потребна током инсталације.
Кућиште од нерђајућег челика има вентилацију и има ИП23. Јединица такође користи окретне точкове са кочницама које се могу закључати, што може учинити позиционирање и кретање удобнијим током активности инсталације или одржавања.
Предњи волтметар пружа једноставан начин за посматрање напона у нисконапонском одељку. Ово је корисно током пуштања у рад и рутинске инспекције јер оператери могу да провере индиковани напон без потребе за посебним спољним мерним аранжманом.
Где се може користити изолациони трансформатор од 50КВА?
Капацитет од 50КВА је прикладан за многе електричне апликације средњег обима где је потребно контролисано трофазно напајање. Стварну прикладност увек треба потврдити у односу на прикључено оптерећење, почетну струју, радни циклус, услове околине и локалне електричне захтеве.
Типична окружења апликација могу укључивати:
- Индустријски производни објекти
- Пословне зграде
- Фабричке електро просторије
- Системи аутоматизације и управљања
- Напајање машина
- Опрема која захтева електричну изолацију
- Радионице и објекти за обраду
- Електрични дистрибутивни системи који захтевају конверзију од 415В у 220В
За пројекте са осетљивом опремом, трансформатор треба проценити као део комплетног система за дистрибуцију енергије, а не као изоловану компоненту.
Како се проверава квалитет трансформатора пре испоруке?
Перформансе трансформатора у великој мери зависе од квалитета намотаја, интегритета изолације, тачности електричног односа и укупне конзистентности производње. Из тог разлога, тестирање би требало да буде важан део процене добављача.
Према информацијама о производу, ГУАНГБИАН користи интегрисани сто за испитивање трансформатора пре испоруке. Процес тестирања укључује провере у вези са отпором намотаја, односом обртаја, отпором изолације, губицима без оптерећења и регулацијом напона.
Производни процес такође прати захтеве за тестирање на основу ИЕЦ за испоручене јединице. Документовани приступ тестирању даје купцима корисне техничке доказе приликом прегледа опреме пре инсталације.
За прилагођене поруџбине, купци такође могу разговарати о захтевима инспекције и спецификацијама специфичним за пројекат са произвођачем пре производње. Ово је посебно важно када трансформатор мора да задовољи одређено окружење инсталације или конфигурацију електричног система.
Шта купци треба да провере пре наручивања?
Избор трансформатора само на основу његове КВА оцене може довести до неодговарајуће конфигурације. Тимови за набавку треба да прегледају комплетне електричне и механичке захтеве пре него што потврде поруџбину.
Кључне тачке које треба проверити укључују:
- Примарни напон:Потврдите расположиви напон напајања и фазну конфигурацију.
- Секундарни напон:Проверите да ли излазни напон одговара повезаној опреми.
- Носивост:Израчунајте очекивано континуирано и вршно оптерећење уместо да се ослањате само на номиналне оцене опреме.
- учесталост:Потврдите да ли пројекат захтева 50Хз, 60Хз или другу фреквенцију.
- Заштита:Проверите спецификације МЦЦБ-а и утврдите да ли је додатна заштита узводно или низводно потребна локалним прописима.
- Инсталационо окружење:Проверите да ли је ИП23 заштита довољна за предвиђену локацију.
- Подешавање напона:Размотрите да ли је вишепозицијски мењач славине користан за услове локалне мреже.
- Документација:Затражите техничке цртеже, извештаје о испитивању, информације о ожичењу и другу документацију која је потребна за одобрење пројекта.
За међународне пројекте, такође је корисно разјаснити димензије испоруке, паковање, захтеве за уградњу, применљиве стандарде и процедуре пуштања у рад пре почетка производње.
Често постављана питања
Да ли се мењач славине може подесити док трансформатор ради?
Не. Измјењивач славина је типа без напона и мора се подесити тек након што је трансформатор потпуно искључен. Пре промене положаја славине увек се треба придржавати одговарајућих електричних безбедносних процедура.
Да ли трансформатор укључује МЦЦБ са обе стране?
Да. Ова конфигурација интегрише МЦЦБ у кућиште трансформатора, са заштитом на улазној и излазној страни. Пре наручивања треба потврдити тачан распоред прекидача у складу са електричним захтевима пројекта.
Да ли је и даље потребна посебна разводна кутија?
У многим инсталацијама, интегрисани МЦЦБ могу смањити потребу за посебним заштитним кућиштем. Међутим, локални електрични кодови и целокупни дизајн дистрибуције могу захтевати додатну заштиту или опрему за пребацивање.
Да ли је овај трансформатор од 50КВА погодан за спољашњу инсталацију?
Кућиште има ИП23 и намењено је за затворене или одговарајуће покривене локације. За потпуно изложена спољашња окружења која укључују јаку кишу, прашину или друге тешке услове, виши ниво заштите кућишта може бити прикладнији.
Која врста материјала за намотавање се користи?
Трансформатор користи бакарне намотаје. Бакар је широко одабран за намотаје трансформатора због своје електричне проводљивости и погодности за поуздан пренос енергије.
Може ли се трансформатор прилагодити?
Да. О конфигурацијама трансформатора се може разговарати у складу са захтевима пројекта, укључујући електричне параметре, заштитне аранжмане, подешавања славине, захтеве кућишта и друга разматрања специфична за примену.
Зашто одабрати ову конфигурацију трансформатора?
Добро дизајниран трансформатор би требао учинити више од претварања напона. Требало би да се уклапа у електрични систем, да поједностави инсталацију, обезбеди одговарајућу заштиту и да остане практичан за дуготрајан рад. Тхе50КВА изолациони трансформатор сувог типа са МЦЦБкомбинује трофазни капацитет од 50КВА, конверзију напона 415В-220В, бакарне намотаје, изолацију класе Ф, петопозиционо подешавање напона, интегрисане МЦЦБ, ИП23 конструкцију кућишта од нерђајућег челика, праћење напона и фабричка испитивања у једно пројектовано решење.
За купце који траже кинеског произвођача трансформатора способног да испоручи прилагођена решења сувог типа изолационих трансформатора, ГУАНГБИАН пружа практичну опцију за пројекте који захтевају интегрисану заштиту и конфигурације специфичне за апликацију. Ако процењујете спецификације, планирате нову електричну инсталацију или упоређујете добављаче трансформатора, прегледајте 50КВА изолациони трансформатор сувог типа са МЦЦБ и разговарајте о захтевима вашег пројекта директно са произвођачем. За спецификације напона, конфигурацију МЦЦБ-а, захтеве за кућиште, документе за тестирање или прилагођена решења трансформатора,контактирајте насда добијете техничко упутство и решење које одговара вашој апликацији.
