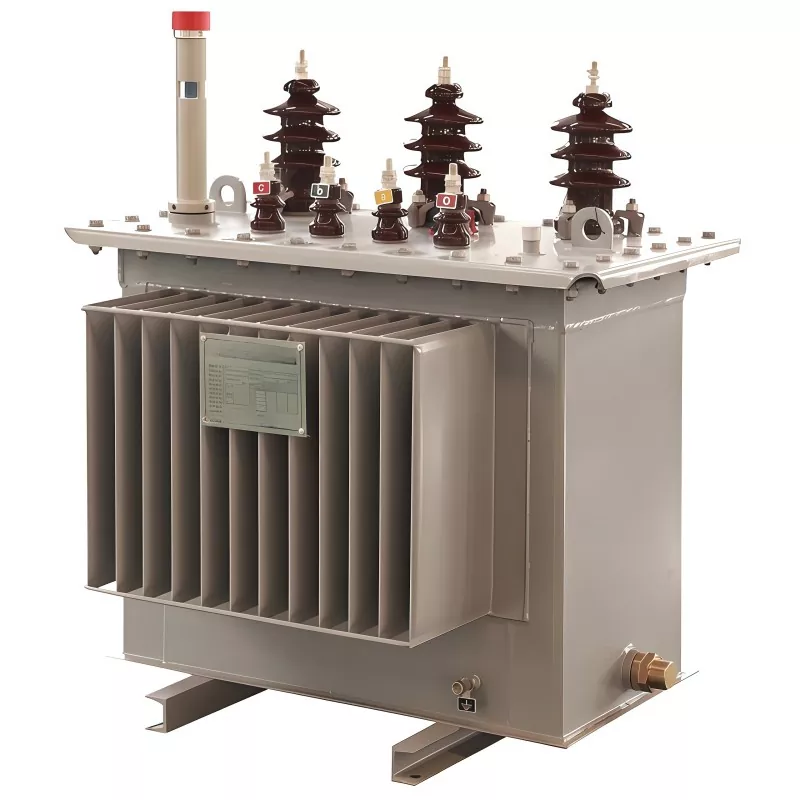

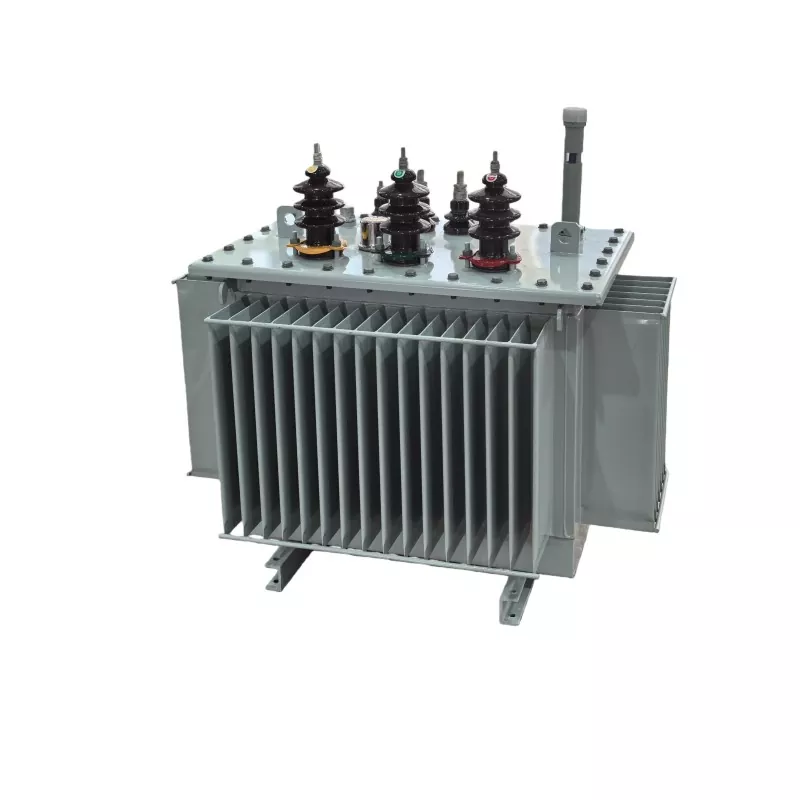

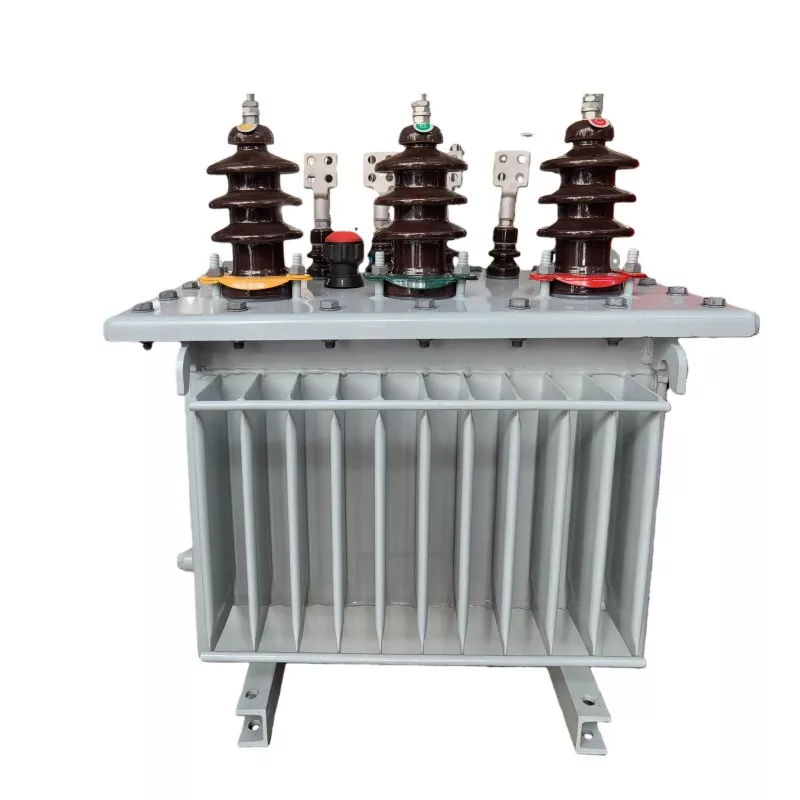

100КВА 11КВ Уљни трансформатор

Уљни трансформатор од 100КВА 11КВ је средњенапонски дистрибутивни трансформатор дизајниран за снижавање примарног напона од 11кВ на нисконапонске нивое (обично 400В / 415В / 0.4кВ) за индустријске, комерцијалне и комуналне системе дистрибуције електричне енергије.

Користи минерално изолационо уље и као расхладни и као изолациони медијум, обезбеђујући стабилне топлотне перформансе и високу диелектричну чврстоћу у условима непрекидног оптерећења.

Апплицатион Цасе

100КВА 11КВ уљни трансформатор произведен од стране ГУАНГБИАН-а недавно је распоређен од стране афричког купца да замени покварени трансформатор који је доживео оштећење од кратког споја у локалном систему за дистрибуцију електричне енергије.

У овом пројекту, оригинални трансформатор је користио алуминијумске намотаје, који су одабрани из разлога уштеде. Међутим, због нестабилних услова мреже и честих флуктуација напона на страни корисника, трансформатор је више пута био изложен преоптерећењу и напону од кратког споја, што је довело до прекомерног загревања и евентуалног квара намотаја.

Бакарни против алуминијумских намотаја за трансформатор од 100КВА

За дистрибутивни трансформатор од 100КВА, ГУАНГБИАН обезбеђује обоје:

● Опција бакарног намотаја

● Опција алуминијумског намотаја

Док алуминијумски намотаји нуде нижу почетну цену, њихова термичка издржљивост и механичка чврстоћа су релативно ниже у поређењу са бакарним намотајима.

У нестабилним окружењима напајања - као што су:

● Честе флуктуације напона

● Високи услови ударне струје

● Поновљени догађаји кратког споја

алуминијумски намотаји су склонији:

● Прегревање у условима преоптерећења

● Деградација изолације

● Смањен животни век у тешким мрежним апликацијама

Разматрање цене у односу на поузданост

Иако трансформатори са алуминијумским намотајима имају нижу почетну цену куповине, примене у стварном свету показују да у нестабилним мрежним окружењима укупни трошкови животног циклуса могу да се повећају због:

● Захтеви за одржавање

● Неочекивани кварови

● Трошкови замене

Стога, избор материјала треба да се заснива на стварним условима рада, а не само на почетној цени, како би се обезбедила дугорочна стабилност система и смањило непланирано време застоја.

Технички документ

Оперативно окружење

Температурни услови:

Дуготрајна радна температура околине: -25℃ ~ +45℃.

Максимална радна температура околине: Не прелази +50℃.

Температура складиштења и транспорта:

-40℃ ~ +60℃.

Услови влажности:

Релативна влажност: ≤95% на 25℃

Услови за надморску висину:

Називни опсег прилагођавања надморске висине: ≤1000 метара

Техничко позиционирање наспрам конкурената

Трансформатор уроњен у уље наспрам трансформатора сувог типа

Трансформатори потопљени у уље су погоднији за тешке услове рада, на отвореном и дуговечне примене.

У поређењу са нижим стандардима (тренд серије С9 / С11 / С13)

● С9: Већи губици, застарели стандард ефикасности

● С11: Основна модерна ефикасност

● С13: дизајн са малим губицима и високом ефикасношћу (пожељно на извозним тржиштима)

Трансформатор од 100КВА дизајниран са С13 језгром може смањити губитке без оптерећења за 15–30% у поређењу са С11, побољшавајући повраћај улагања током дуготрајног рада.

Позиционирање конкурената на нивоу тржишта

У поређењу са генеричким произвођачима:

● Боља контрола губитака (без оптерећења + оптимизација губитка оптерећења)

● Јача отпорност на кратак спој

● Побољшана технологија заптивања (спречавање цурења уља)

● Боља документација о усклађености за извозна тржишта

Наша фабрика

Лимарска радионица

Радионица за намотавање фолије

Радионица за намотавање

Радионица за намотавање пећи

Радионица за монтажу трансформатора

Радионица за пуштање у рад трансформатора

ФАК

П1: Колики је животни век трансформатора уроњеног у уље од 100КВА?

Обично 20–30 година, у зависности од услова оптерећења, одржавања и окружења за инсталацију.

П2: Може ли се користити на отвореном?

Да. Трансформатори потопљени у уље су посебно дизајнирани за спољашње подстанице и оштра окружења.

П3: Које одржавање је потребно?

● Редовна провера нивоа уља

● Периодична диелектрична испитивања уља

● Затезање чаура и прикључка

● Праћење температуре

Интервали одржавања су обично дужи од трансформатора сувог типа.

П4: Која је разлика између 11КВ и 10КВ трансформатора?

11КВ је виши ниво напона система, који се обично користи у међународним дистрибутивним мрежама. Принципи перформанси остају слични, али су захтеви за изолацијом строжи.

П5: Да ли је погодан за пројекте обновљиве енергије?

Да. Због своје стабилности и толеранције преоптерећења, широко се користи у системима за дистрибуцију соларне енергије и ветра.
