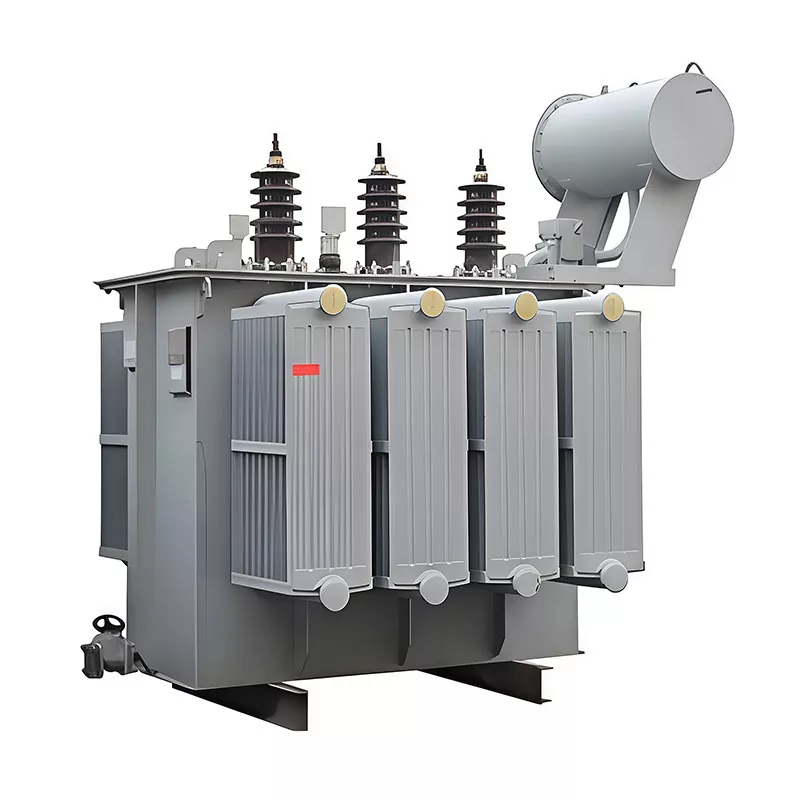

2500кВА 35кВ Уљни дистрибутивни трансформатор

Уљни дистрибутивни трансформатор од 2500 кВА 35 кВ је дистрибутивни трансформатор уроњен у уље са називним капацитетом од 2500 кВА и високонапонском бочном оценом од 35 кВ.

Користећи изолационо уље да истовремено обезбеди и електричну изолацију и дисипацију топлоте, поуздано претвара електричну енергију високог напона у енергију средњег до ниског напона, и широко се користи у дистрибутивним сегментима електроенергетских система.

Кључне карактеристике:

Тип: Уљни дистрибутивни трансформатор

Капацитет: 2500кВА (средњи до велики дистрибутивни капацитет)

Оцена напона: 35кВ високонапонски улаз

Функције: трансформација напона + дистрибуција струје + стабилно напајање

Метод хлађења: Ослања се на циркулацију трансформаторског уља за одвођење топлоте (обично ОНАН)

Сценарији примене: дистрибуција електричне мреже, индустријски паркови, подстанице, енергетски пројекти итд.

Захтеви за избор основне опреме

Широм југоисточне Азије, Блиског истока, Африке и Латинске Америке, потражња за 35кВ/0,4кВ нижим трансформаторима наставља да расте, вођена индустријским парковима, пројектима надоградње мреже, комерцијалним развојем и интеграцијом обновљиве енергије.

За већину купаца критеријуми избора су доследни:

● Висока енергетска ефикасност и мали губици у раду

● Дуг радни век при континуираном раду

● Усклађеност са међународним стандардима и сертификатима

● Стабилне перформансе на отвореном са минималним захтевима за одржавање

ГУАНГБИАН С13 серија (до 2500кВА) је дизајнирана да испуни ове захтеве. Усваја структуру намотаја од бакра и ОНАН систем хлађења, пружајући поуздане перформансе за 35кВ апликације. Са ИЕЦ60076 усаглашеношћу и стандардном конфигурацијом векторске групе Дин11, нашироко га користе ЕПЦ извођачи и системски интегратори на различитим тржиштима, и обично је укључен у листе избора трансформатора 35кВ/0,4кВ.

Тецхницал Параметерс

Трансформатор серије С13 2500кВА — Комплетан технички лист:

Кључне спецификације у наставку су директно усклађене са уобичајеним захтевима набавке, а на захтев нудимо и опције прилагођавања специфичних за пројекат.

Основне предности и техничке карактеристике

Кључне предности

Мањи губици енергије

У поређењу са традиционалним трансформаторима С9 и С11, С13 серија смањује губитак у празном ходу до 30% и губитак оптерећења за око 15%, помажући у смањењу оперативних трошкова у апликацијама са континуираним радом.

Исплативо за дугорочне пројекте

За индустријске и комуналне операције 24/7, уштеда енергије може значајно смањити трошкове животног циклуса и побољшати поврат улагања током времена.

100% бакрени намотаји без кисеоника

И ВН и НН намотаји користе бакар високе чистоће за бољу проводљивост, побољшану термичку стабилност и јачу отпорност на кратки спој.

Дизајниран за континуирани рад под пуним оптерећењем

Погодан за захтевна спољашња окружења, трансформатор одржава стабилне перформансе у условима континуираног великог оптерећења.

Дуг радни век

Израђен од издржљивих изолационих материјала и робусног структуралног дизајна који подржава поуздан рад током 30 година или више.

Идеално за набавку индустријских и комуналних трансформатора

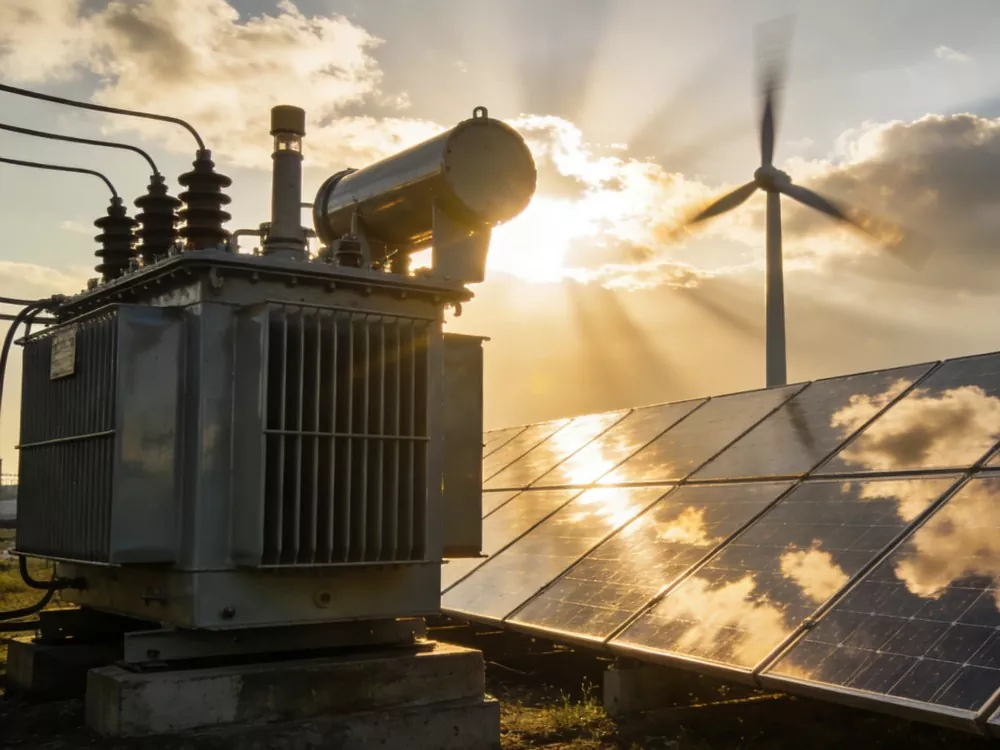

Широко се користи у индустријским постројењима, комуналним дистрибутивним системима, пројектима соларне енергије и инфраструктурним енергетским мрежама.

Поуздано ОНАН хлађење за рад са малим одржавањем

ОНАН (Оил Натурал Аир Натурал) дизајн хлађења ради без помоћних вентилатора или пумпи, смањујући тачке механичког квара и потребе за одржавањем. Запечаћена структура резервоара штити трансформаторско уље од спољашњег ваздуха, помаже у успоравању старења уља и одржавању стабилних перформанси током времена. У стварним апликацијама, многе јединице могу радити годинама уз минимално одржавање, што их чини погодним за удаљене подстанице, индустријске системе напајања и пројекте дистрибуције комуналних услуга.

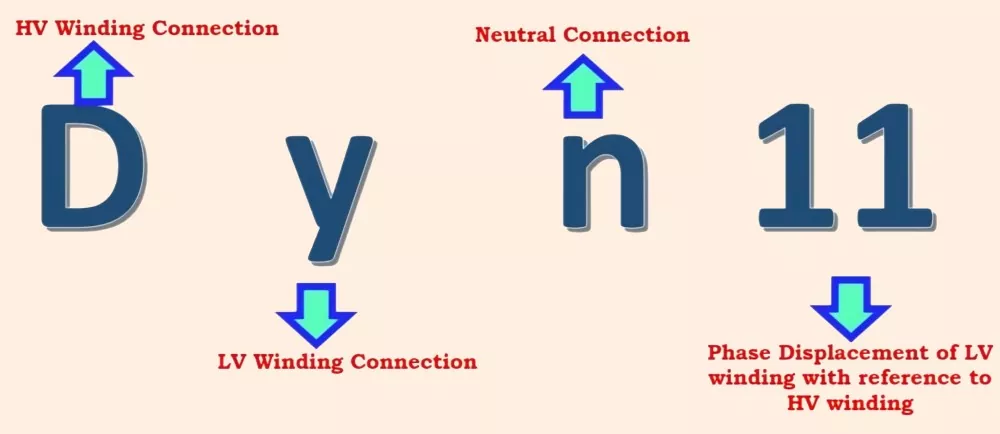

Дин11 Вецтор Гроуп - Зашто заправо помаже на терену

Дин11 конфигурација потискује струје 3. хармоника и смањује померање неутралне тачке - то је врста ствари која се показује као нестабилност у неуравнотеженим оптерећењима на комерцијалним и индустријским локацијама. Такође боље подноси једнофазно оптерећење, што чини стварну разлику када имате посла са мешовитим условима оптерећења. Координација заштитног релеја је чистија са овом векторском групом, додајући слој сигурности целокупном подешавању система напајања.

Од темеља спремни за употребу на отвореном

Резервоар и премаз су направљени да издрже високе температуре, влажност, слани ваздух и прашину, обезбеђујући стабилан рад у захтевним условима. Интегрисана заштита од грома додатно побољшава радну сигурност.

Погодан за спољне подстанице, расклопне собе без посаде и удаљене инсталације, ГУАНГБИАН С13-М 2500кВА 35кВ уљни дистрибутивни трансформатор не захтева додатно кућиште или заштиту, што га чини практичним избором за пројекте дистрибуције електричне енергије на отвореном.

Као фабрика трансформатора са седиштем у Кини и успостављена производња трансформатора, ГУАНГБИАН снабдева јединице широм југоисточне Азије, Блиског истока, Африке и Латинске Америке - са ИЕЦ60076 усаглашеношћу и опцијама прилагођавања доступним за специфичне захтеве пројекта. Посетите за листове са подацима или техничке дискусије.

Наша фабрика

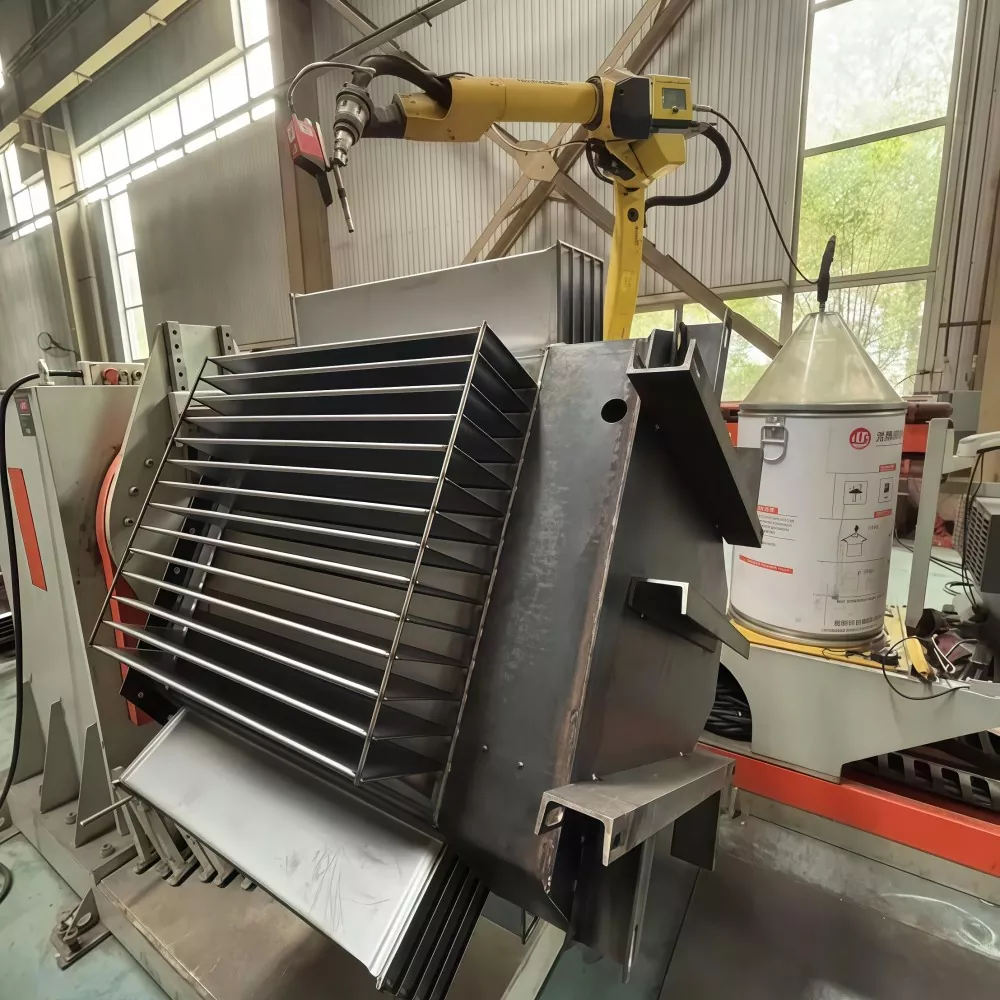

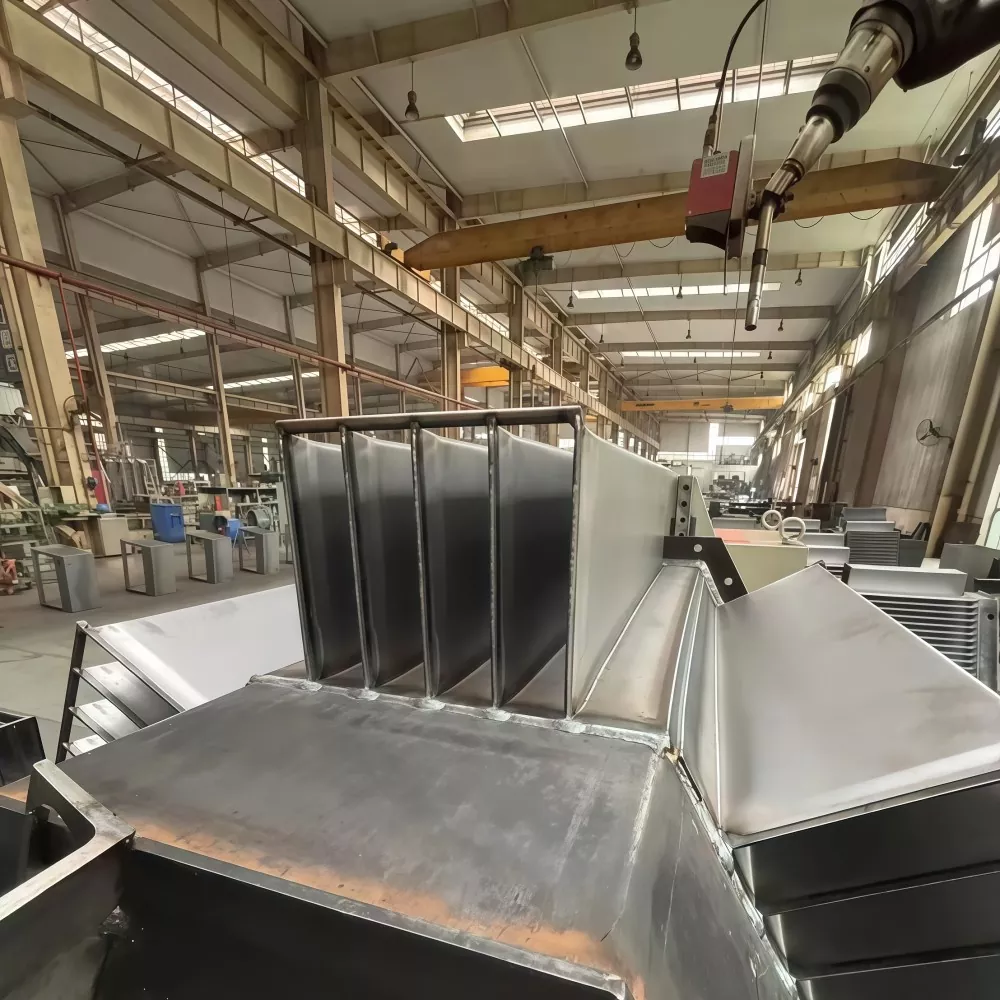

Лимарска радионица

Радионица за намотавање фолије

Радионица за намотавање

Радионица за намотавање пећи

Радионица за монтажу трансформатора

Радионица за пуштање у рад трансформатора

ФАК

1. За шта се користи дистрибутивни трансформатор 2500кВА 35кВ уроњен у уље?

Користи се за смањење снаге средњег и високог напона од 35 кВ на ниже напоне дистрибуције за индустријска постројења, комуналне подстанице, системе обновљиве енергије и велике инфраструктурне пројекте.

2. Шта значи 2500кВА?

2500кВА се односи на називни капацитет трансформатора, што указује да може да поднесе велика електрична оптерећења погодна за индустријску и комуналну дистрибуцију енергије.

3. Зашто се у овом типу трансформатора користи уље?

Изолационо уље обезбеђује и електричну изолацију и дисипацију топлоте, помажући у побољшању перформанси хлађења и продужењу радног века.

4. Које су предности 35кВ оцене?

35 кВ је уобичајен ниво дистрибутивног напона у мрежама средњег и високог напона, који нуди ефикасан пренос на велике удаљености са смањеним губитком снаге.

5. Који метод хлађења се обично користи?

Већина јединица користи ОНАН (Оил Натурал Аир Натурал) хлађење, које се ослања на природну циркулацију уља и хлађење ваздуха без помоћне опреме.

6. Где се овај трансформатор обично инсталира?

Широко се користи у отвореним подстаницама, индустријским парковима, рударским операцијама, соларним и ветроелектранама и пројектима проширења мреже.

7. Колики је век трајања?

Уз правилан дизајн и одржавање, дистрибутивни трансформатори потопљени у уље обично раде 25-30 година или више.

8. Који су кључни захтеви за одржавање?

Рутинска провера уља, праћење температуре и периодична електрична тестирања су главни задаци одржавања који осигуравају стабилан дуготрајан рад.
