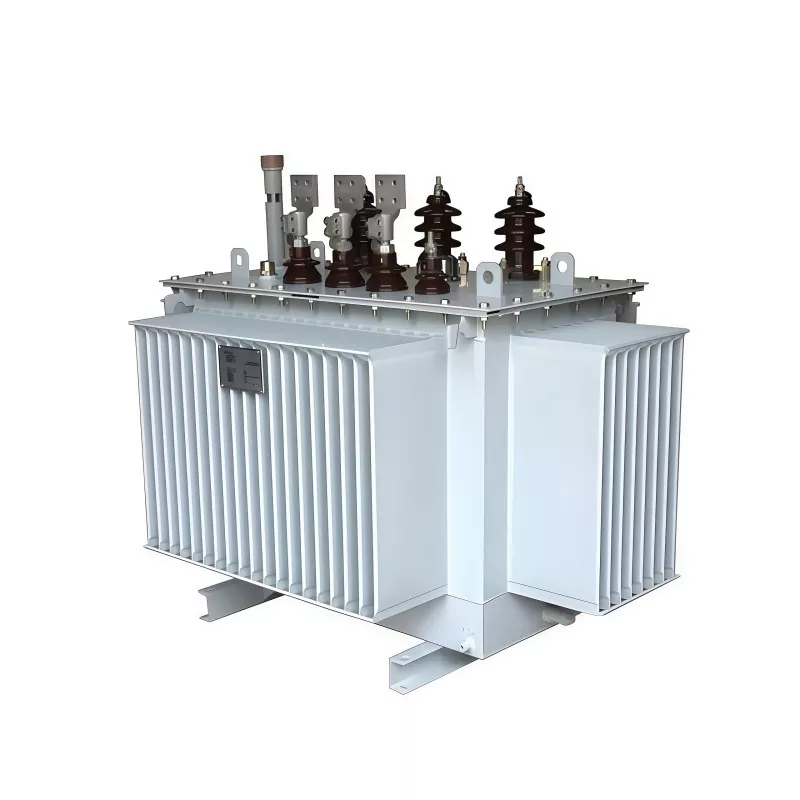

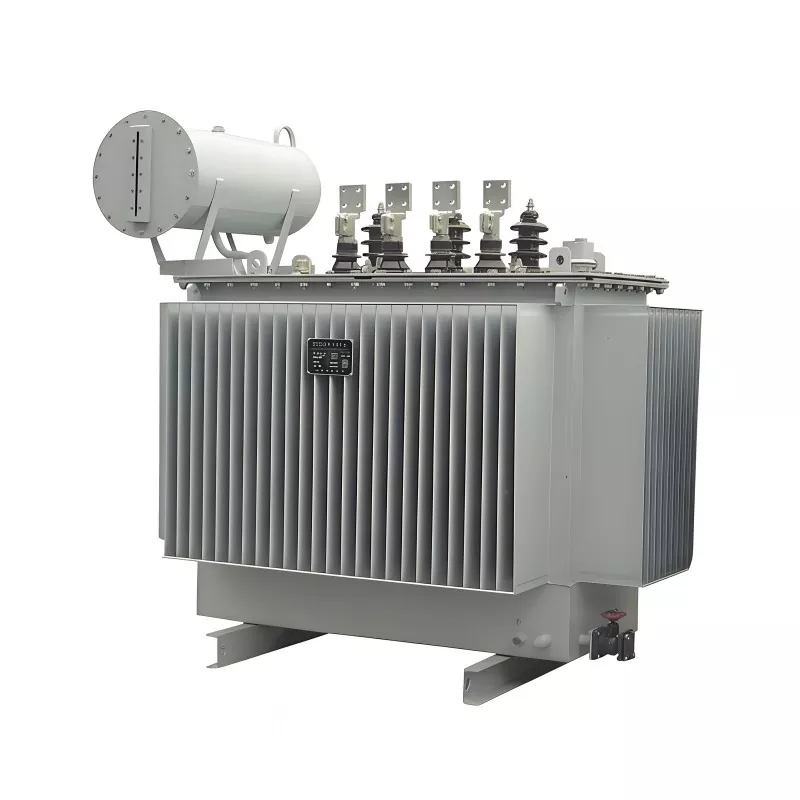

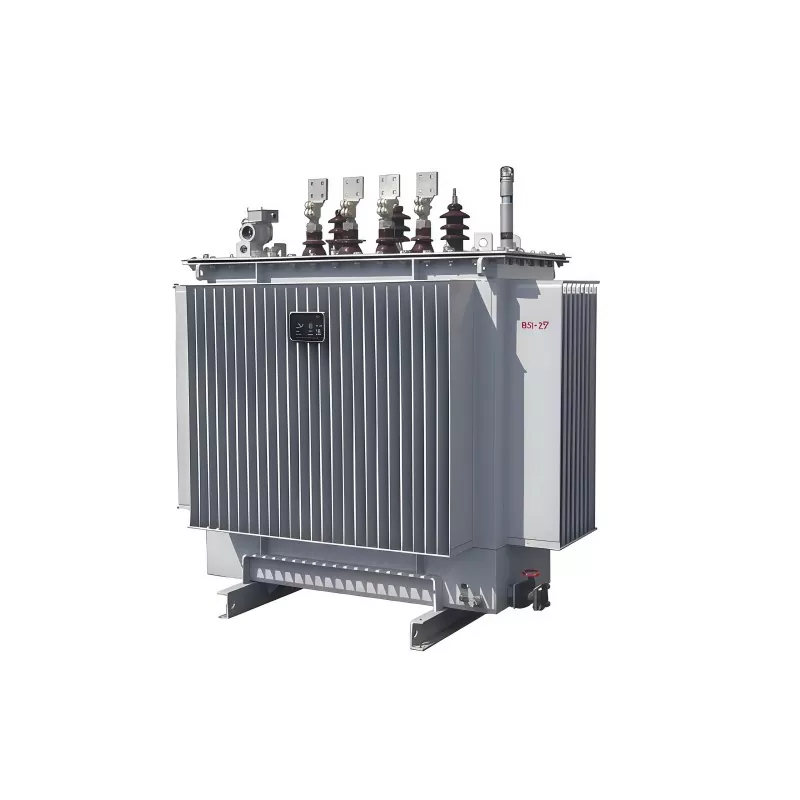

800КВА 15КВ Уљни трансформатор

800кВА 15кВ трансформатор уроњен у уље је трофазни трансформатор за дистрибуцију електричне енергије дизајниран да спусти средњи напон (класа 15кВ) на употребљиве нивое ниског напона за индустријске, комерцијалне и комуналне апликације.

Користи трансформаторско уље (минерално или алтернативно изолационо уље) и као изолациони и као расхладни медијум. Уље циркулише природно како би распршило топлоту коју стварају намотаји, обезбеђујући стабилне перформансе у условима непрекидног оптерећења.

Кључне карактеристике укључују:

Називни капацитет: 800кВА

Примарни напон: класа 15кВ (обично 13,8кВ / 15кВ системи)

Начин хлађења: Самохлађење потопљено у уље (ОНАН)

Дизајн високе ефикасности и малих губитака

Снажна способност преоптерећења и дуг радни век

Широко се користи у мрежама за дистрибуцију електричне енергије где су поузданост, расипање топлоте и издржљивост критични.

Стандарди за фабричка испитивања

Тест отпора намотаја

Свака јединица се тестира помоћу ДЦ отпорника и двокраког моста да би се проверио отпор намотаја. Ово осигурава да нема грешака у производњи или лабавих спојева унутар 800кВА 15кВ трансформатора уроњеног у уље.

Верификација односа напона и померања фазе

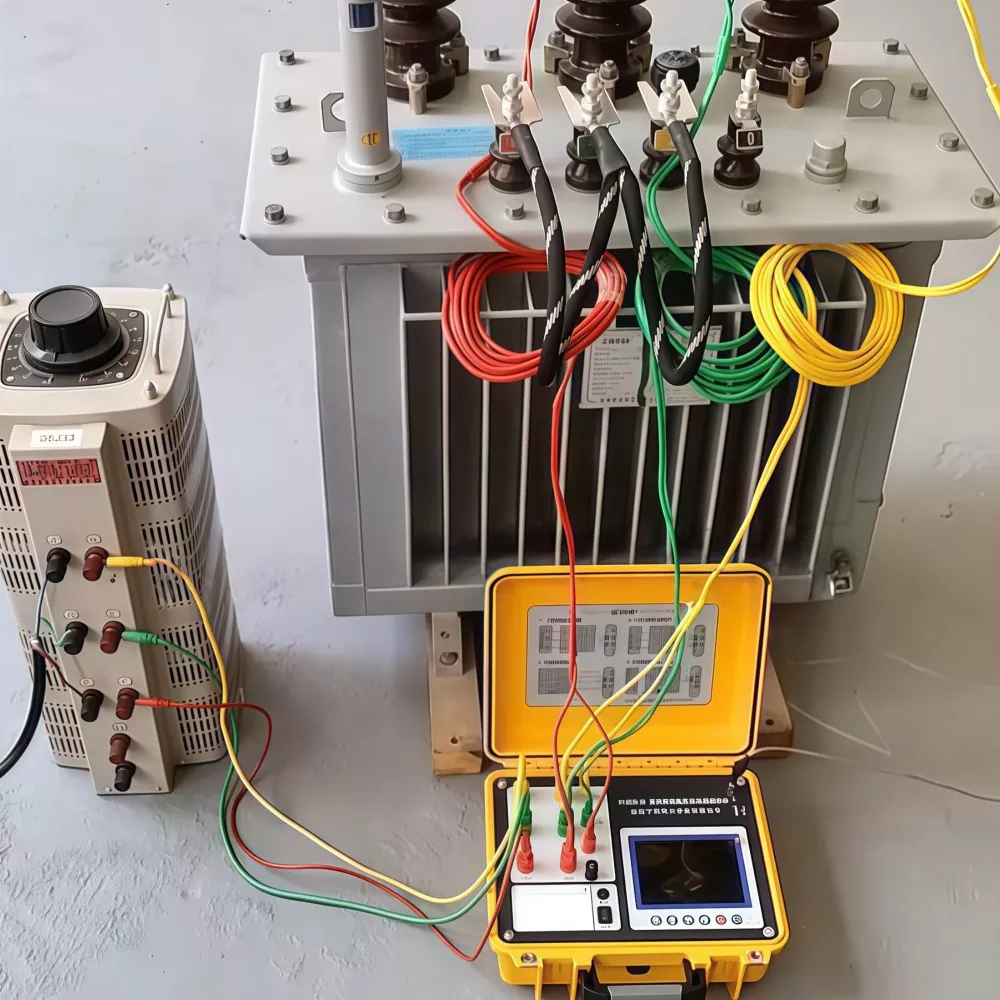

Тестер односа трансформатора, напајање индустријске фреквенције и волтметар се користе да би се потврдило да односи примарног и секундарног напона одговарају пројектованим вредностима и да је веза векторске групе исправна.

Тест импеданце кратког споја и губитка оптерећења

Испитивање кратког споја се спроводи ради провере карактеристика импедансе и губитака оптерећења. Ово осигурава да перформансе трансформатора испуњавају дизајнерске и оперативне захтеве.

Тест без оптерећења и струје без оптерећења

Када је секундарна страна отворена и називни напон примењен на примарну страну, мере се губитак у празном ходу и струја да би се потврдила усклађеност са договореним подацима о перформансама.

Након што су сви тестови завршени, за сваку јединицу се издаје извештај о фабрици. Сваки неусаглашени предмет се прерађује и поново тестира.

ГУАНГБИАН одржава строгу контролу квалитета како би осигурао да сваки трансформатор напусти фабрику у потпуности тестиран и спреман за поуздан дуготрајан рад.

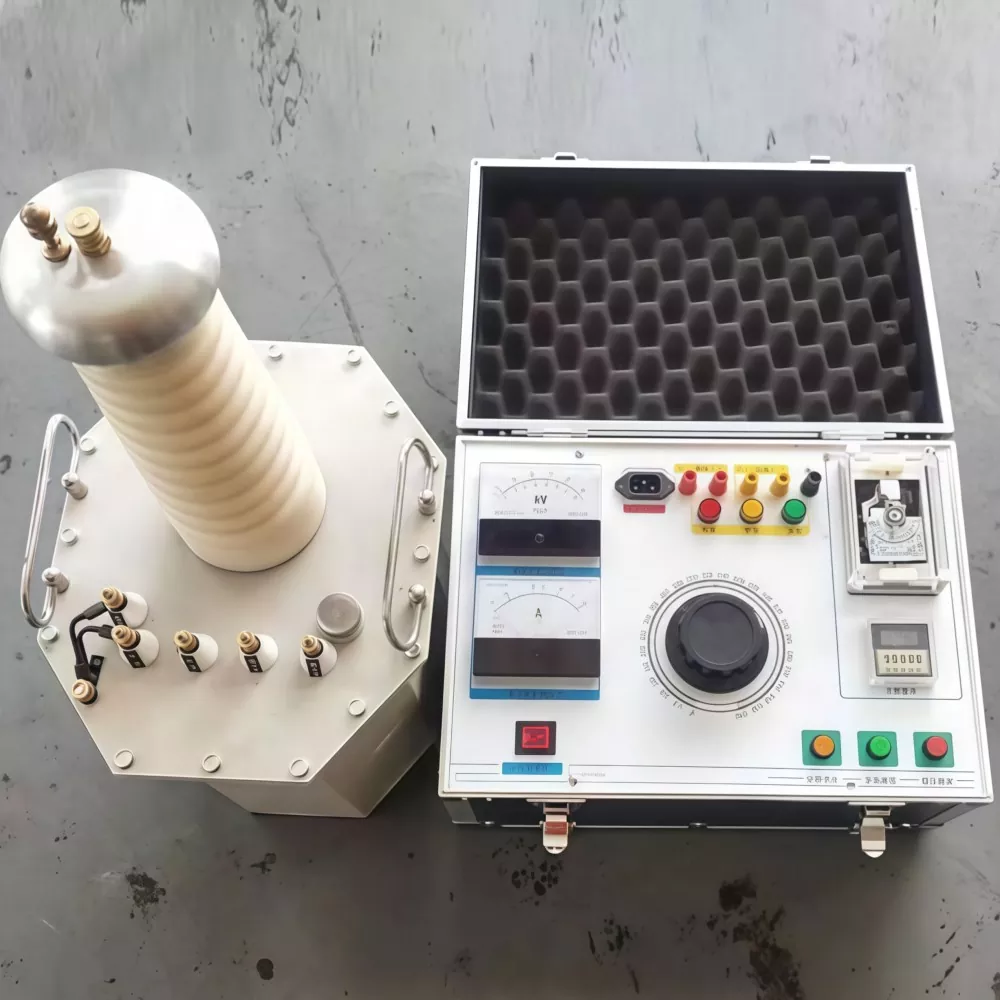

Опрема за испитивање фабрике трансформатора ГУАНГБИАН

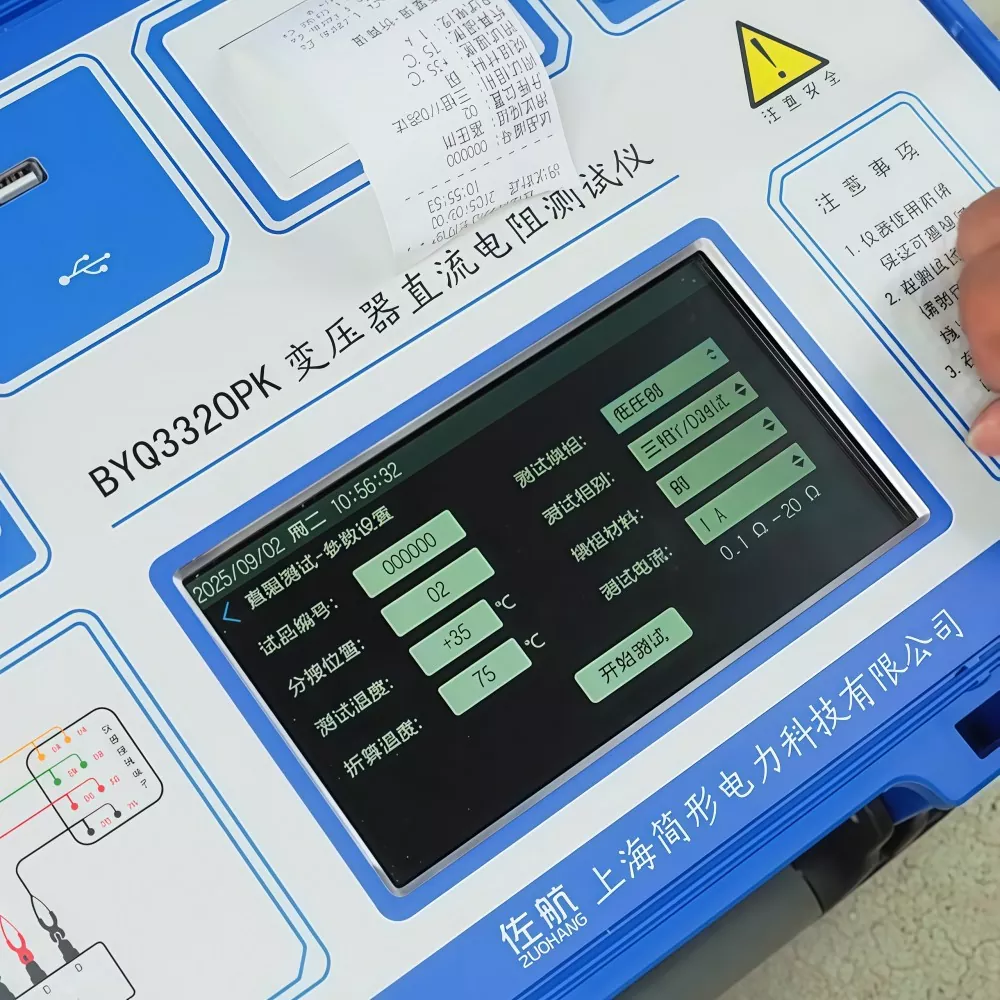

ДЦ Ресистанце Тестер

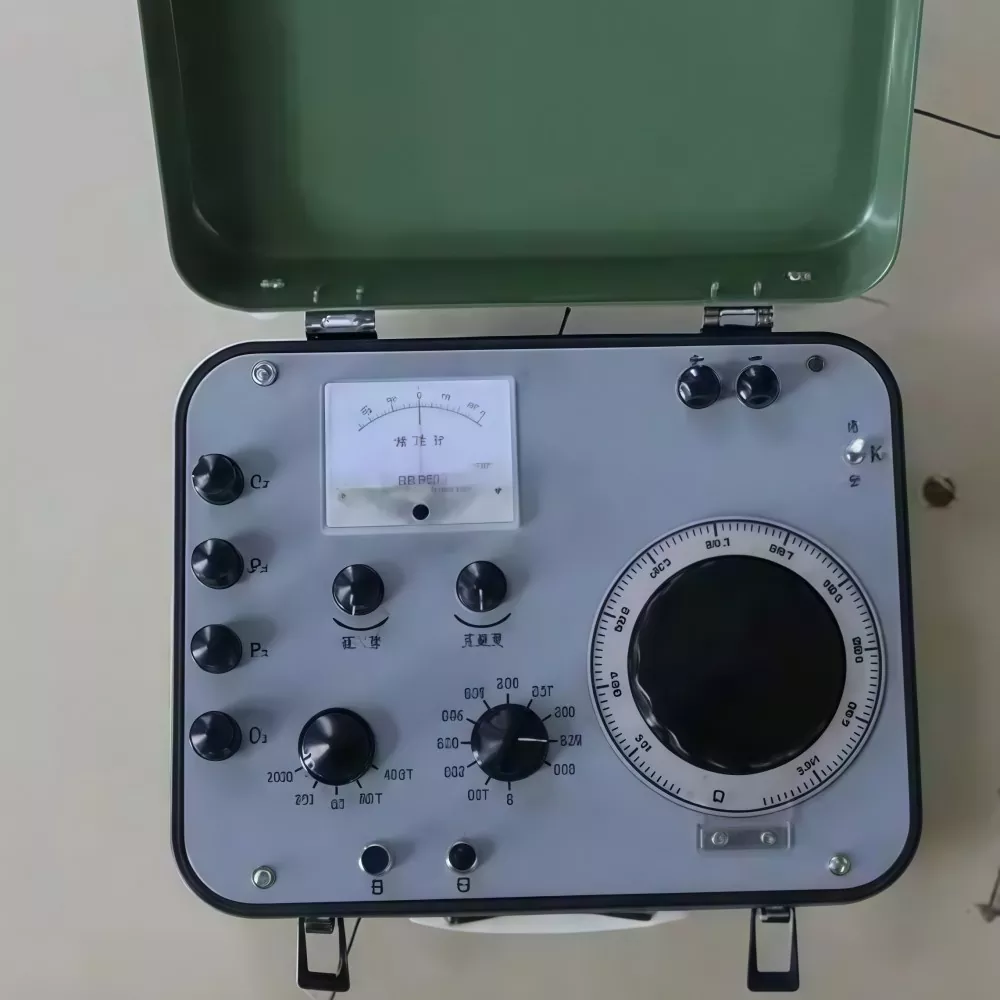

Келвин мост

Тестер односа трансформатора и подесиво напајање за регулисање напона снаге и фреквенције

Ексцитациони трансформатор и вишефреквентни генератор енергије

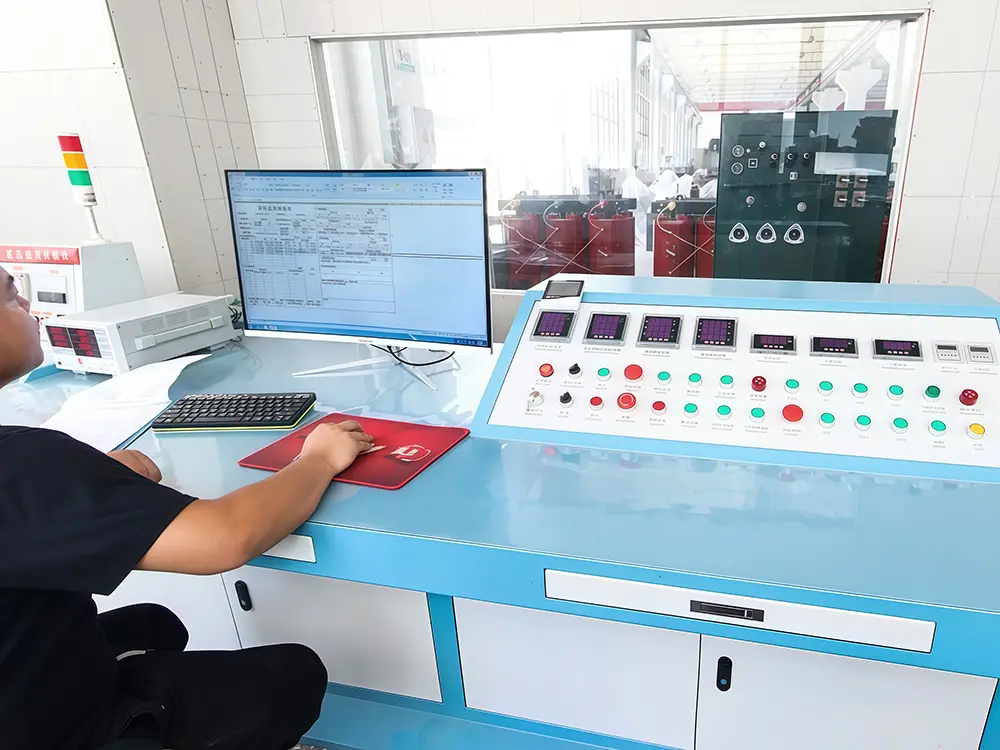

ГУАНГБИАН Трансформер Цомпрехенсиве Тестинг Ворксхоп

Технички документ

Наша фабрика

Лимарска радионица

Радионица за намотавање фолије

Радионица за намотавање

Радионица за намотавање пећи

Радионица за монтажу трансформатора

Радионица за пуштање у рад трансформатора

ФАК

П1: Која је главна функција 800кВА 15кВ трансформатора?

Спушта струју средњег напона (класа 15кВ) на нисконапонске нивое погодне за потрошњу крајњег корисника у индустријским и комерцијалним системима.

П2: Зашто користити трансформатор уроњен у уље уместо сувог типа?

Трансформатори потопљени у уље пружају:

● Боље одвођење топлоте

● Већи капацитет преоптерећења

● Дужи век трајања изолације

● Мањи губици у раду под великим оптерећењем

Пожељни су за спољашње и апликације великог капацитета.

П3: Да ли је овај трансформатор погодан за спољашњу инсталацију?

Да. Трансформатори потопљени у уље су дизајнирани за употребу на отвореном са затвореним резервоарима, заштитом од корозије и конструкцијом отпорном на временске услове.

П4: Које одржавање је потребно?

Рутинско одржавање укључује:

● Провера нивоа и квалитета уља

● Испитивање отпора изолације

● Праћење температуре

● Инспекција чаура и терминала

П5: Може ли издржати услове преоптерећења?

Да, краткорочни капацитет преоптерећења је подржан у зависности од дизајна и услова хлађења, али се континуирано преоптерећење не препоручује.
