Трансформатор за паралелни рад

Трансформатор за паралелни рад односи се на режим рада у којем су два или више трансформатора повезана на исту електричну магистралу и истовремено напајају заједничко оптерећење након испуњавања специфичних електричних услова.

Главни циљеви су:

Повећајте капацитет напајања

Побољшајте поузданост система

Повећајте оперативну флексибилност

Смањите ризик од преоптерећења на једном трансформатору

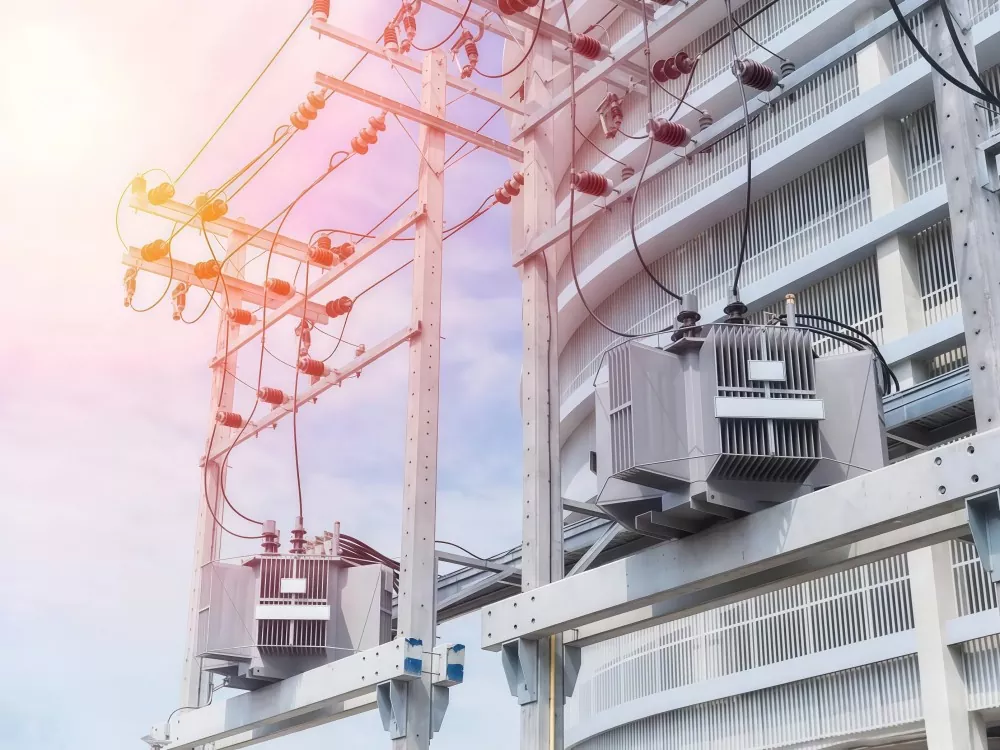

Ова конфигурација се широко користи у подстаницама, индустријским енергетским системима, дата центрима и великим производним објектима.

Предности

(1) Побољшана поузданост напајања

Ако један трансформатор поквари, други могу наставити са напајањем.

(2) Флексибилно проширење капацитета

Додатни трансформатори се могу додати како се потражња за оптерећењем повећава.

(3) Већа оперативна ефикасност

Трансформатори се могу укључити/искључити на основу услова оптерећења, смањујући губитке без оптерећења.

(4) Лакше одржавање

Појединачни трансформатори се могу сервисирати без потпуног гашења система.

(5) Оптимизација трошкова

Избегава потребу за једном инвестицијом у трансформатор великог капацитета.

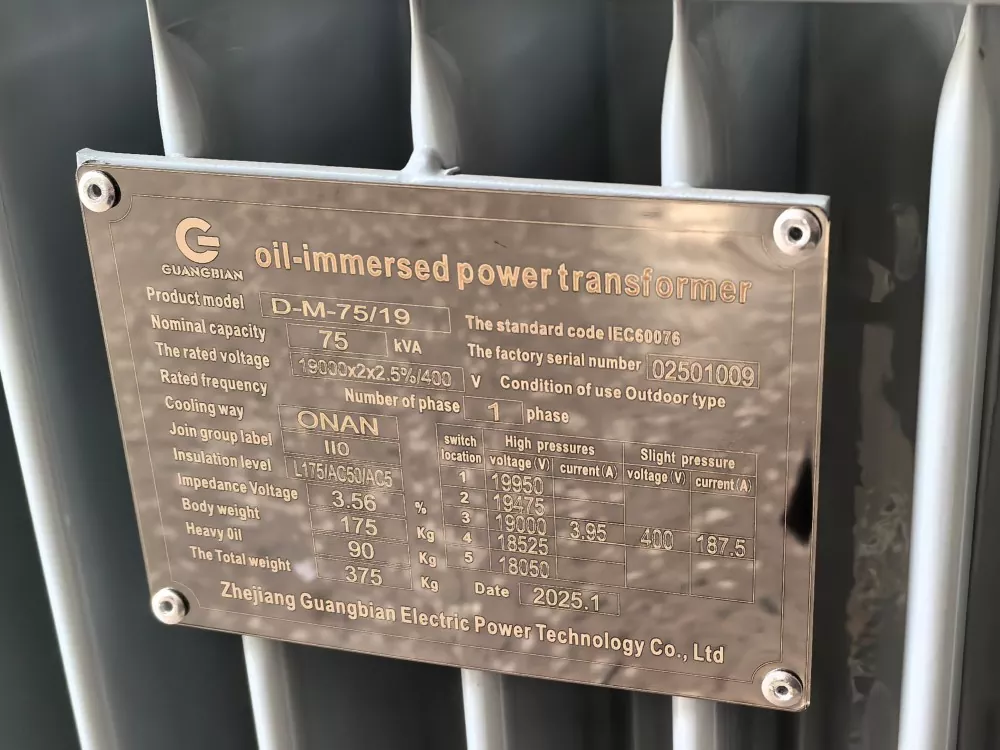

Векторско подударање група

Најкритичније правило за рад паралелног трансформатора? Спојите своје векторске групе.

Векторске групе описују везе намотаја помоћу слова и бројева — Дин11, Иин0, на пример. Прво писмо: постављање високонапонских намотаја. Друго слово: нисконапонска страна. Број показује померање фазе у корацима од 30 степени.

Зашто је важно?

Ставите два трансформатора са различитим векторским групама паралелно и њихови секундарни напони се неће правилно ускладити. Чак фазни помак од 30 степени ствара циркулишуће струје између јединица. Ове струје теку кроз намотаје, али носе нулто корисно оптерећење. Резултат: прегревање, трошење енергије.

Редовно откривамо овај проблем у нашој фабрици ГУАНГБИАН у Кини. Купци претпостављају било која два трансформатора могу трчати заједно - није тачно. Синхронизација трансформатора почиње овде. Прескочите ову проверу и ваша паралелна веза трансформатора ствара више проблема него што их решава.

Пример: Јединица Дин11 неће радити паралелно са Иин0 трансформатором. Фазна разлика изазива јаку циркулацију струје — никако заобићи.

Практични савети

Пре него што купите други трансформатор за Трансформатор са паралелним радом, проверите векторску групу постојеће јединице. Упишите то у спецификације куповине. Када бирате нову опрему, експлицитно наведите одговарајућу векторску групу. Компатибилност није опциона.

У нашој фабрици ГУАНГБИАН, видели смо да купци у Кини наручују трансформаторе а да ово нису проверили детаљ. Онда зову, питајући се зашто дељење оптерећења трансформатора није успело. Не прескачите основе.

Импеданце Матцхинг

Трансформаторима су потребне сличне вредности импедансе - обично унутар 10% једна од друге - за правилну расподелу оптерећења. Импеданса, приказана у процентима, одређује пад напона при пуном оптерећењу.

Ако једна јединица има знатно већу импеданцију, она носи мање оптерећење. Други ради теже, ради топлије, брже се троши. Произвођачи трансформатора као што смо ми увек проверавају компатибилност импедансе када дају савете на подешавању рада више трансформатора.

Како импеданса утиче на поделу оптерећења?

Узмите два трансформатора са различитим вредностима импедансе:

Трансформер	Импеданса	Резултат дељења оптерећења
Јединица А	6%	Узима више од свог удела
Јединица Б	8%	Ради испод капацитета

Трансформатор са нижом импедансом природно црпи више струје. То је основна физика. Резултат? Једна јединица ради прековремено, док други једва доприноси — ниједна ситуација не функционише добро дугорочно.

Добијање праве утакмице

Када је могуће, купујте трансформаторе од истог произвођача, дизајниране за Трансформатор са паралелним радом. Јединице из исте производне серије обично имају мање толеранције импедансе. Различити произвођачи? Наведите јасно подударање вредности импедансе у документима о куповини.

Основе дељења оптерећења

Усклађени трансформатори распоређују оптерећење пропорционално својим називним вредностима. Јединица од 1000 кВА упарена са јединицом од 500 кВА би требало поделите оптерећење отприлике 2:1 — тако функционише дељење оптерећења трансформатора када су спецификације усклађене.

За клијенте који граде вишеструке оперативне системе трансформатора, наш ГУАНГБИАН фабрика у Кини води ове провере као стандардну праксу. Провера спецификација пре инсталације минута. Поправљате паралелну банку трансформатора која неће бити уравнотежена? То траје много дуже.

Фактори који утичу на поделу оптерећења

Вредности импедансе: Јединице са нижом импедансом природно преузимају већи део електричног оптерећења. Ово је фундаментално за начин трансформатора подела оптерећења ради.
Положај измењивача славине: Различите поставке славине померају однос напона, што заузврат утиче на то како се струја дели између јединица.
Квалитет везе: Лоши контакти — било да су лабави или отпорни — искривљују дистрибуцију струје и избацују паралелно подешавање.
Температурни ефекти: Радна температура благо помера импеданцију. Зато се доследно праћење исплати.

Праћење дистрибуције оптерећења

Ставите струјне сензоре на секундарну страну сваког трансформатора да видите тачно колико оптерећења сваки од њих подноси. Проверите редовно очитавања - обе јединице морају да остану унутар својих номиналних граница. Ево на шта треба пазити: ако се једна јединица пење преко 85% капацитета док други остаје испод 60%, нешто није у реду и вреди истражити. Много биљака се конфигурише аларми на овим праговима. У ГУАНГБИАН-у саветујемо клијенте да прихвате овај приступ приликом паралелног постављања конфигурације трансформатора - уочавање неправилности унапред превазилази проблеме касније.

Координација система заштите

Паралелно покретање трансформатора значи да ваша заштитна шема треба да ради на два нивоа: квар појединачних јединица и шири системски проблеми. Одабир произвођача који ово добија важнији је него што мислите. Наш инжењерски тим у ГУАНГБИАН-у ради директно са клијентима на изградњи заштитних поставки које одржавају њихове трансформаторске банке поузданим — било да се ради о новој инсталацији или накнадној уградњи старије опреме.

Основни заштитни уређаји

Диференцијална заштита: Хвата унутрашње грешке које се развијају унутар намотаја трансформатора или језгра.

Заштита од прекомерне струје: Ваша прва линија против кратких спојева низводно и оптерећења која су предуго превисока.

Заштита од земљоспоја: У тренутку када струја напусти свој предвиђени пут и крене ка земљи, ова заштита се активира.
Заштита од квара прекидача: Важна резервна опција - ако главна заштита пропусти позив, овај секундарни слој преузима лабавост и изолује квар.

Изазови координације

Покретање паралелних трансформатора значи да једна грешка не би требало да уништи целу поставку. Логика заштите мора издвојити лошег глумца док пуштате доброг војника јединице. За то је потребна координација: прекидач најближи проблем мора да се реагује пре него што се нешто узводно укључи.

Сеттинг Адјустментс

Поставке заштите морају узети у обзир нормалну циркулишућу струју током рада. Поставите их превише осетљивим, и суочићете се са непријатним путовањима. Поставите их превисоко и стварне грешке би могле да прођу без активирања заштите. За постизање праве равнотеже потребно је искуство — нешто на чему ради наш инжењерски тим у фабрици ГУАНГБИАН у Кини свакодневно са купцима.

Уобичајени проблеми и решења

Цирцулатинг Цуррент

Проблем: Трансформатори размењују струју између себе чак и када није прикључено спољно оптерећење.
Решење: Проверите да ли су конфигурације векторских група у хармонији и да ли одговарају вредности импедансе. Израчунајте на основу стварне вредности ваших трансформатора — циркулишућа струја која прелази 5-10% номиналне бројке значи нешто у подешавању није у реду.

Неравнотежа оптерећења

Проблем: Један трансформатор редовно преузима веће оптерећење него што би требало.
Решење: Погледајте упаривање импедансе, подешавања славине и колико су чврсте везе. Инсталирање серијских реактора може померите део назад ка равном.

Нуисанце Трипппинг

Проблем: Путовања се дешавају током свакодневног рада, посебно када се терети мењају.
Решење: Поново проверите да ли је шема заштите подешена за исправну координацију. Не заборавите на енергизацију налет — тај кратки скок може да погоди 8-12 пута нормалну струју.

Најбоље праксе за инсталацију

Придржавајте се ових корака када састављате систем:
Ускладите дужину кабла и спецификације у свим паралелним линијама
Затегните сваку везу у складу са спецификацијама — немојте погађати
Тестирајте конфигурацију векторске групе пре примене напајања
Покрените надгледани тест поделе оптерећења пре пуне примопредаје
Чувајте писану евиденцију подешавања и тест података за каснију употребу

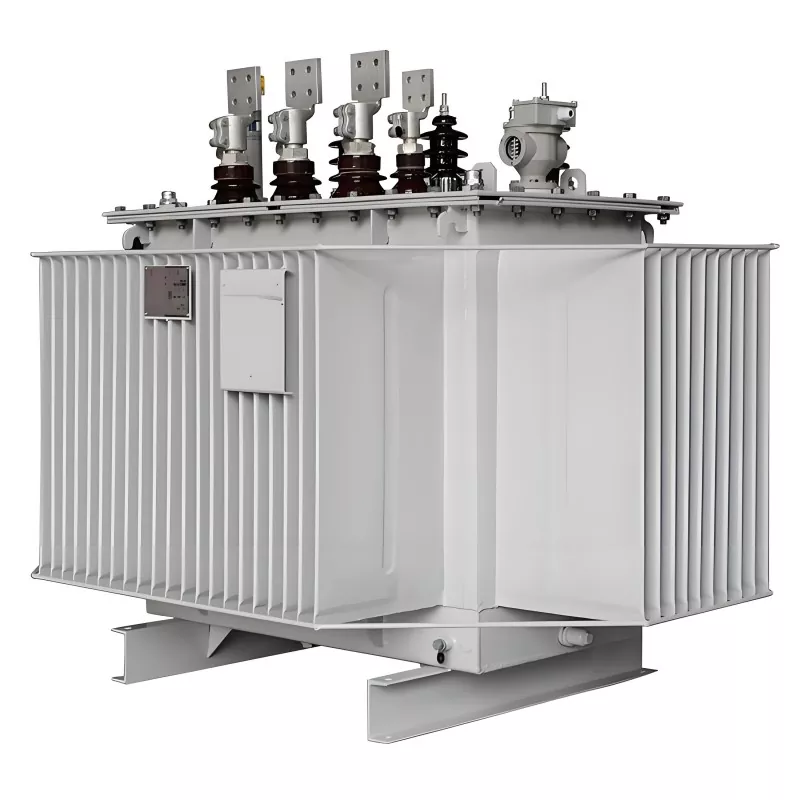

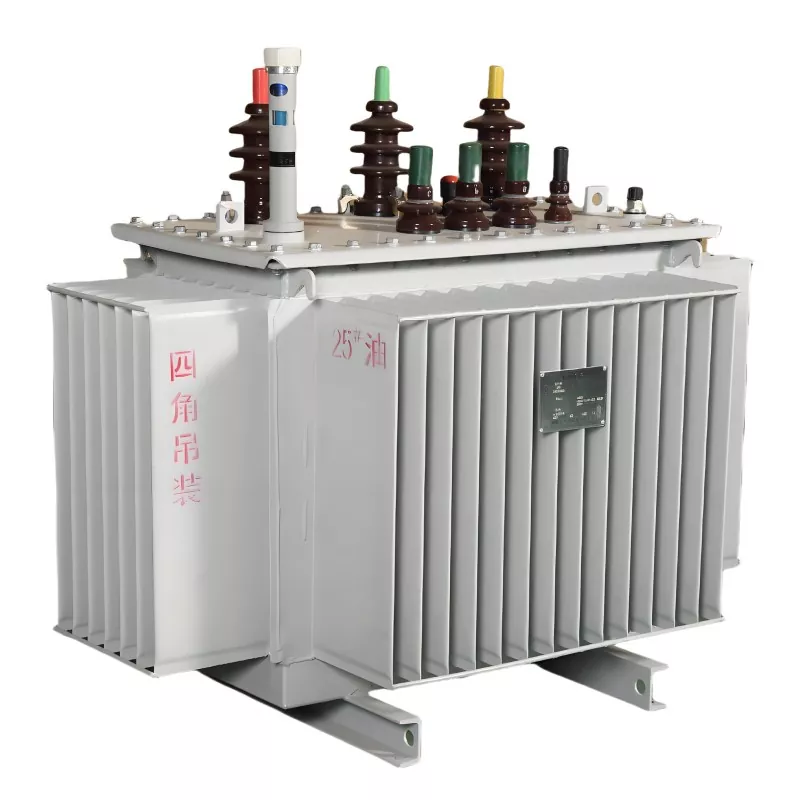

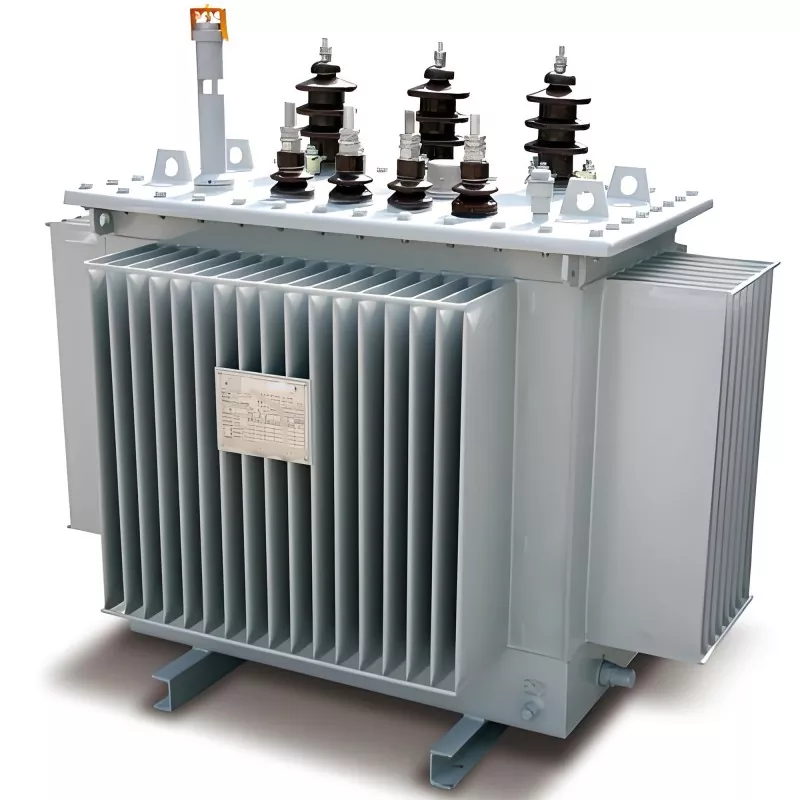

Наша фабрика

ФАК

П1: Да ли паралелни трансформатори морају бити исти модел?

Није нужно, али морају се подударати у односу напона, импедансе и векторске групе.

П2: Могу ли трансформатори различитих капацитета радити паралелно?

Да, али однос капацитета генерално не би требало да прелази 3:1 да би се обезбедила уравнотежена подела оптерећења.

П3: Да ли паралелни рад повећава губитке?

Може повећати губитке без оптерећења у условима малог оптерећења, али укупна ефикасност се побољшава захваљујући флексибилном раду.

П4: Који је најчешћи проблем у паралелном раду?

Циркулационе струје, неједнака расподела оптерећења и неусклађеност фаза.

Трансформатор за паралелни рад добро функционише као стратегија проширења капацитета - када технички захтеви добију пажњу коју заслужују. Усклађивање векторских група, усклађивање вредности импедансе, планирана расподела оптерећења и координација заштитних шема - ови делови заједно чине солидну инсталацију. Инжењери који разумеју ове захтеве могу са сигурношћу да специфицирају, инсталирају и руководе паралелним трансформаторским групама за године поуздане услуге. ГУАНГБИАН, произвођач са практичним знањем из нашег производног погона у Кини, спреман је као партнер који разуме шта је потребно за изградњу система који иду на даљину.
