Како изолациони трансформатор сувог типа од 150КВА може побољшати сигурну и флексибилну дистрибуцију енергије

Резиме чланка:Правилно одабран трансформатор може направити велику разлику у сигурности дистрибуције енергије, конверзији напона, компатибилности опреме и поузданости локације. Тхе150КВА изолациони трансформатор сувог типаизГУАНГБИАНје дизајниран за апликације које захтевају електричну изолацију и нисконапонску дистрибуцију, са улазом од 480В, 400В трофазним и 230В монофазним излазом, пуним бакарним намотајима, Делта-Стар везом, ИП43 кућиштем од нерђајућег челика, аутоматским хлађењем вентилатора и МЦЦБ заштитом. Овај чланак објашњава његову конфигурацију, принципе рада, сценарије примене, техничка разматрања и факторе избора за индустријске и грађевинске пројекте.

Садржај

1. Шта је 150КВА суви изолациони трансформатор?
2. Које су кључне техничке спецификације?
3. Које предности овај трансформатор нуди?
4. Где се може користити?
5. Како одабрати праву конфигурацију?
6. Како се то пореди са другим опцијама трансформатора?
7. Како се производи и тестира?
8. Често постављана питања
9. Треба вам прилагођено решење за трансформатор?

Шта је 150КВА суви изолациони трансформатор?

Изолациони трансформатор сувог типа од 150КВА је трофазни трансформатор дизајниран да обезбеди електричну изолацију док претвара улазну снагу на потребан ниво нисконапонске дистрибуције. За разлику од трансформатора уроњених у уље, дизајни сувог типа користе чврсту изолацију и системе за хлађење на бази ваздуха уместо изолационог уља, што их чини посебно погодним за унутрашње инсталације и одабрана индустријска или грађевинска окружења.

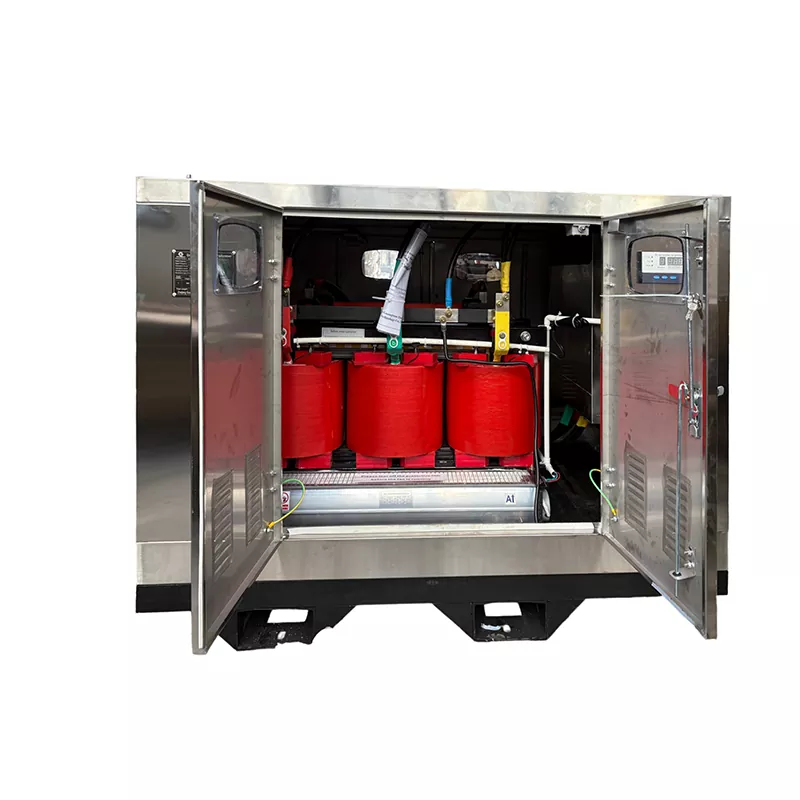

ГУАНГБИАН конфигурација користи а480В линијски напонски улази пружа400В трофазни и 230В једнофазни излаз. Његова Делта-Стар (Δ-И) веза намотаја омогућава секундарној страни да обезбеди неутралну тачку за једнофазну дистрибуцију док подржава трофазна оптерећења.

Са номиналним капацитетом од 150 кВА, трансформатор може да опслужује мешавину машина и помоћних електричних оптерећења када су стварна потражња на локацији, почетна струја, фактор снаге, фактор оптерећења и истовремени рад правилно израчунати.

Које су кључне техничке спецификације?

Разумевање електричне конфигурације пре куповине трансформатора је неопходно јер напон, фреквенција, распоред фаза, заштита кућишта, материјал намотаја и начин хлађења утичу на компатибилност система.

Ова конфигурација је посебно практична када један извор напајања треба да подржи и трофазне машине и једнофазну помоћну опрему. Међутим, капацитет на натписној плочици не треба третирати као индикацију да сваки повезани уређај може истовремено да ради на пуној називној снази.

Које предности овај трансформатор нуди?

Електрична изолација за низводна оптерећења

Изолација раздваја примарна и секундарна електрична кола преко трансформаторске спојнице. Овај аранжман може помоћи у успостављању контролисаног низводног система напајања и користан је у апликацијама где је електрична изолација део целокупног дизајна дистрибуције.

Флексибилна дистрибуција од 400В и 230В

Делта-Стар секундарна конфигурација пружа могућности трофазне и једнофазне дистрибуције. Трофазно напајање од 400В може да подржи опрему као што су пумпе, дизалице, машине за заваривање, мешалице за бетон и друге индустријске машине, док напајање од 230В може да служи за осветљење, канцеларијску опрему, преносиве алате, јединице за климатизацију и помоћна оптерећења.

Пуни бакарни намотаји

Трансформатор користи пуне бакарне намотаје. Бакар има релативно ниску електричну отпорност, а правилно дизајнирани бакарни проводници могу помоћи у контроли губитака намотаја. Стварне топлотне перформансе и даље зависе од величине проводника, дизајна трансформатора, температуре околине, изолационог система, вентилације и услова оптерећења.

Аутоматско управљање хлађењем

Сензори температуре прате услове намотаја. Када се постигне унапред подешена температура, аутоматски вентилатори почињу да повећавају расипање топлоте. Овај приступ је користан за апликације где електрична оптерећења варирају или радне температуре могу постати повишене.

Интегрисана МЦЦБ заштита

Прекидачи у калупу су обезбеђени на улазној и излазној страни. Ови прекидачи могу да обезбеде додатну заштиту и изолацију кола, док њихове коначне вредности треба изабрати у складу са величином кабла, прикљученим оптерећењима, очекиваном струјом и захтевима за координацију заштите у оквиру пројекта.

Где се може користити?

Капацитет од 150 кВА је погодан за многе апликације средњег обима електричне дистрибуције када израчунато оптерећење падне у оквире пројектованих трансформатора.

• Градилишта:Снабдева привременим напајањем дизалице, мешалице, пумпе, опрему за заваривање, осветљење и канцеларије на градилишту.
• Индустријски објекти:Подржава производне машине заједно са помоћним једнофазним електричним оптерећењима.
• Комерцијални објекти:Обезбеђује изоловану нисконапонску дистрибуцију тамо где електрични дизајн то захтева.
• Привремени системи напајања:Може се интегрисати у аранжмане за дистрибуцију електричне енергије засноване на пројекту.
• Инсталације са мешовитим оптерећењем:Подржава и трофазне машине и 230В једнофазну опрему из истог секундарног система.

За грађевинске пројекте, конфигурација пројекта у Саудијској Арабији коју је обезбедио ГУАНГБИАН показује како кућиште од нерђајућег челика, Делта-Стар прикључак, аутоматско хлађење вентилатора, бакарни намотаји и додатни МЦЦБ могу бити интегрисани у дизајн трансформатора специфичан за пројекат.

Како одабрати праву конфигурацију?

Избор трансформатора требало би да почне са електричним системом, а не једноставним одабиром кВА оцене. Комплетан технички преглед треба да обухвати следеће факторе:

1. Израчунајте максималну потражњу:Идентификујте стварно радно оптерећење уместо да додајете само оцене са натписне плочице сваког повезаног уређаја.
2. Проверите почетну струју мотора:Мотори, компресори, пумпе и друга индуктивна оптерећења могу захтевати знатно већу струју током покретања.
3. Потврдите улазни напон:Проверите да ли примарни напон одговара расположивом електричном напајању.
4. Потврдите излазне захтеве:Одредите да ли пројекат захтева 400В трофазни, 230В једнофазни или другу комбинацију напона.
5. Проверите учесталост:Потврдите да ли инсталација ради на 50 Хз или 60 Хз.
6. Прегледајте услове околине:Температура, вентилација, прашина, влага и место уградње утичу на захтеве топлоте и кућишта.
7. Дефинишите захтеве заштите:Ознаке МЦЦБ и низводна заштита треба да буду усклађене са кабловима и повезаном опремом.
8. Потврдите аранжмане за уземљење:Конфигурација неутралног и уземљења треба да прати електрични дизајн пројекта и важеће локалне прописе.

Ова разматрања су посебно важна јер трансформатор може изгледати адекватне величине у нормалним условима рада, али и даље доживљава превелики стрес ако се више мотора велике струје покреће истовремено.

Како се то пореди са другим опцијама трансформатора?

Избор између сувог типа и технологије потопљене у уље треба да се заснива на окружењу инсталације, капацитету, захтевима напона, важећим стандардима, захтевима за хлађење, расположивом простору и укупном дизајну електричног система.

Како се производи и тестира?

За набавку трансформатора засновану на пројекту, квалитет производње је само један део процеса. Једнако је важно тачно тумачење електричних спецификација купца.

ГУАНГБИАН производи конфигурације трансформатора према захтевима пројекта. У зависности од примене, могу се подесити спецификације као што су улазни и излазни напон, фреквенција, распоред намотаја, дизајн кућишта, начин хлађења и конфигурација заштите.

Производни процес треба да потврди кључне електричне параметре пре почетка производње. Фабричко тестирање се тада може извршити у складу са договореном техничком спецификацијом и важећим стандардом, са евиденцијом о испитивању и инспекцијом треће стране када је то потребно пројектом.

Кључне информације које треба дати када тражите понуду

• Потребан капацитет кВА
• Примарни и секундарни напон
• 50 Хз или 60 Хз фреквенција
• Једнофазни или трофазни захтеви
• Предност материјала за намотавање
• Потребна конфигурација везе
• Услови уградње у затвореном или на отвореном
• Захтеви за заштиту кућишта
• Захтеви за хлађење
• МЦЦБ или други захтеви заштите
• Врста оптерећења и карактеристике покретања мотора
• Применљиви локални електрични стандарди

Пружање ових детаља у фази понуде помаже произвођачу да развије конфигурацију трансформатора која одговара стварном пројекту уместо да се ослања на генерички стандардни модел.

Често постављана питања

Колики је излазни напон овог трансформатора?

Ова конфигурација обезбеђује 400В трофазни и 230В једнофазни излаз. Друге комбинације напона могу се развити према захтевима пројекта.

Да ли оптерећења од 400В и 230В могу да раде од истог трансформатора?

Да. Делта-Стар прикључак обезбеђује трофазно секундарно напајање и неутралну тачку за једнофазну дистрибуцију. Прикључена оптерећења морају бити правилно избалансирана и остати унутар називног капацитета трансформатора.

Како функционише аутоматски вентилатор за хлађење?

Температурни сензори прате температуру намотаја. Када се достигне унапред подешена температура, контролни систем активира вентилаторе за хлађење да повећа расипање топлоте. Стварна контролна температура треба да прати термички дизајн трансформатора.

Шта значи ИП43 заштита?

ИП43 означава заштиту од чврстих страних тела већих од 1 мм и заштиту од воденог прскања под применљивим условима ИПКС3 теста. Не треба га тумачити као потпуно отпоран на прашину или воду.

Да ли је 150 кВА довољно за градилиште?

Зависи од израчунатих потреба за електричном енергијом на локацији. Почетну струју мотора, опрему за заваривање, истовремени рад, привремена вршна оптерећења, фактор снаге и фактор оптерећења треба узети у обзир пре него што се потврди потребан капацитет трансформатора.

Може ли се трансформатор прилагодити?

Да. Улазни и излазни напон, фреквенција, конфигурација везе, кућиште, начин хлађења, распоред намотаја и конфигурација заштите могу се прилагодити у складу са електричним захтевима пројекта.

Треба вам прилагођено решење за трансформатор?

Избор правог трансформатора се на крају тиче усклађивања електричног капацитета, конверзије напона, изолације, заштите, хлађења и инсталацијских услова са стварним радним окружењем. Са подесивим електричним спецификацијама и пројектно оријентисаном производњом, ГУАНГБИАН може подржати купце који траже практично решење за трансформаторе за индустријске, грађевинске и друге дистрибутивне апликације ниског напона. Ако планирате нови пројекат или замените постојећу јединицу,контактирајте насса вашим напоном, капацитетом, фреквенцијом, типом оптерећења и захтевима за инсталацију да бисте разговарали о одговарајућој конфигурацији трансформатора и добили понуду за специфичну пројекат.
