Како трансформатор на стубу од 37,5 КВА може побољшати поуздану дистрибуцију енергије

Гуангбианснабдева37.5КВА трансформатор монтиран на стубза надземне дистрибутивне системе који опслужују стамбена, пољопривредна, комерцијална и лака индустријска оптерећења. Дизајниран за практичну употребу на отвореном, овај трансформатор комбинује компактну инсталацију на стубу, бакарне намотаје, уљну изолацију, контролисану производњу и фабричко тестирање како би подржао стабилну дистрибуцију електричне енергије од средњег до ниског напона.

Трансформатор за стуб од 37,5КВА је дистрибутивни трансформатор дизајниран да смањи струју средњег напона са надземних водова на нижи напон погодан за крајње кориснике. Његов називни капацитет од 37,5 КВА чини га погодним за релативно умерена електрична оптерећења где се преферира компактна, повишена инсталација трансформатора. Овај чланак објашњава како трансформатор функционише, где се користи, који технички фактори утичу на перформансе, како се производи и тестира, и зашто инсталација монтирана на стуб може бити практична за модерне надземне дистрибутивне мреже.

Садржај

Шта је 37.5КВА трансформатор монтиран на стуб?

Како ради трансформатор на стубу од 37,5 КВА?

Где се користи трансформатор за стуб од 37,5 КВА?

Које су кључне карактеристике?

Како се производи трансформатор?

Које тестове купци треба да узму у обзир?

Зашто одабрати разводни трансформатор монтиран на стуб?

Како купци треба да изаберу прави трансформатор?

Често постављана питања

Закључак

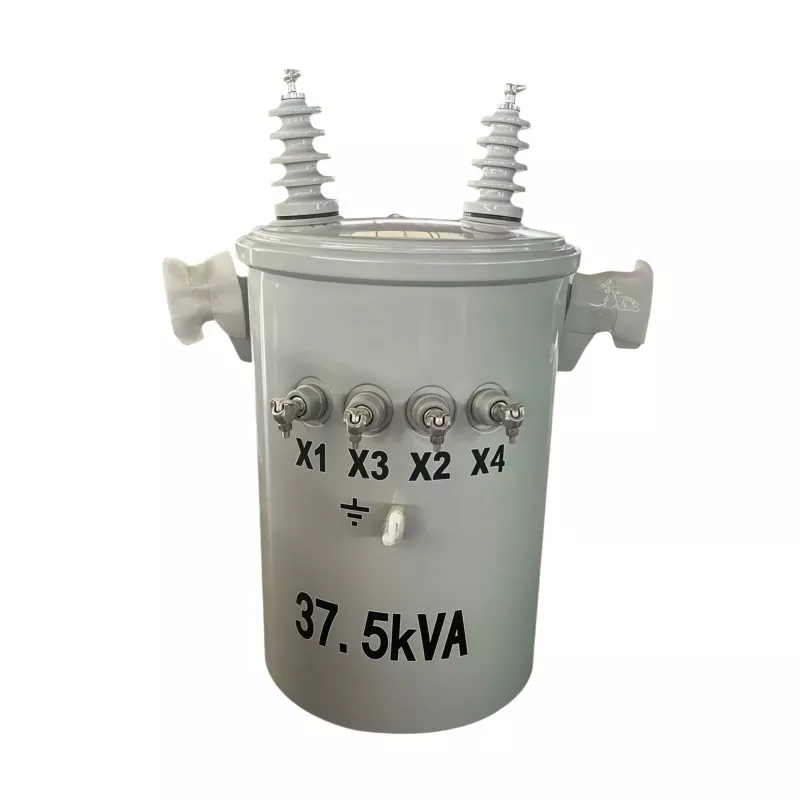

Шта је 37.5КВА трансформатор монтиран на стуб?

37,5КВА трансформатор монтиран на стуб је електрични дистрибутивни уређај инсталиран на стубу за помоћне услуге или на упоредивој носећој конструкцији. Његова примарна функција је да спусти електричну енергију средњег напона са надземног дистрибутивног вода на нижи напон који могу користити стамбени, пољопривредни, комерцијални и лаки индустријски потрошачи.

Називна снага 37,5КВА представља привидни капацитет снаге трансформатора. У практичном планирању дистрибуције, овај капацитет може бити погодан за мреже са умереном потражњом где би већи трансформатор увео непотребан капацитет, док би мања јединица могла бити преоптерећена.

Конфигурација монтирана на стуб такође пружа практичну алтернативу опреми која се монтира на земљу. Пошто је трансформатор подигнут, вредан простор на земљи може остати доступан за путеве, зграде, пољопривредне операције или другу инфраструктуру.

За купце који истражују различите конфигурације трансформатора, решења енергетских трансформатора компаније Гуангбиан пружају додатне информације о опцијама трансформатора који су уроњени у уље, суви и монтирани на стуб.

Како ради трансформатор на стубу од 37,5 КВА?

Принцип рада је заснован на електромагнетној индукцији. Иако је опрема компактна, њен рад зависи од координисаних перформанси између магнетног језгра, примарног намотаја, секундарног намотаја, изолационог система и расхладног медија.

1. Улаз средњег напона

Електрична енергија стиже из надземне дистрибутивне мреже и улази у примарни намотај трансформатора. Тачна конфигурација улазног и излазног напона зависи од захтева пројекта и важећих комуналних стандарда.

2. Генерисање магнетног поља

Наизменична струја која тече кроз примарни намотај ствара променљиво магнетно поље у језгру трансформатора. Електрични челик оријентисан на зрно се обично користи у језграма дистрибутивних трансформатора јер његова магнетна својства помажу у контроли губитака у језгру.

3. Трансформација напона

Променљиво магнетно поље индукује напон у секундарном намотају. Однос навоја између примарног и секундарног намотаја одређује однос трансформације напона, омогућавајући да се напајање средњег напона смањи на употребљив нижи напон.

4. Испорука струје ниског напона

Трансформисана електрична енергија се затим испоручује прикљученим оптерећењима кроз нисконапонску дистрибутивну мрежу. Правилно димензионисање трансформатора помаже у одржавању прихватљивих радних услова уз избегавање непотребног капацитета и губитака енергије.

Где се користи трансформатор за стуб од 37,5 КВА?

Капацитет од 37,5 КВА је посебно релевантан за дистрибутивне системе са ниском до умереном потражњом за електричном енергијом. Типичне апликације укључују:

• Стамбена дистрибуција:Снабдевање домова, руралних стамбених кластера и малих заједница.
• Рурална електрификација:Подршка ширењу мреже у областима у којима се дистрибуција надземне мреже широко користи.
• Пољопривредни објекти:Обезбеђивање струје за пумпе за наводњавање, пољопривредне зграде, објекте за стоку и опрему за стакленике.
• Мале пословне зграде:Пратеће продавнице, канцеларије, радионице, складишта и слични простори.
• Лака индустријска оптерећења:Снабдевање мањих прерађивачких објеката и радионица за одржавање са умереном потражњом.
• Привремени пројекти:Обезбеђивање спољашње електричне дистрибуције за одабране грађевинске или инжењерске апликације.

Пре него што одреде трансформатор, инжењери би требало да израчунају стварну и очекивану потражњу за оптерећењем, а не да бирају опрему само према номиналном капацитету.

Које су кључне карактеристике трансформатора од 37,5 КВА на стубу?

Неколико карактеристика конструкције и перформанси утиче на прикладност трансформатора монтираног на стуб за пројекат дистрибуције на отвореном.

За тимове за набавку, ове карактеристике треба да се процене заједно са потребним односом напона, фреквенцијом, фазном конфигурацијом, нивоом изолације, условима околине, важећим стандардима и спецификацијама комуналних услуга.

Како се производи трансформатор?

Квалитет производње има директну везу са поузданошћу трансформатора. За јединицу од 37,5 КВА монтирану на стуб, производни процес укључује више контролисаних фаза уместо једноставног склапања резервоара, језгра и намотаја.

Цоре Фабрицатион

Језгро се производи од електричних челичних лимова који се секу на контролисане димензије и склапају у магнетно коло. Правилно слагање, распоред спојева, стање површине и притисак стезања помажу у контроли магнетних губитака и механичке стабилности.

Прецисион Виндинг

Степен намотаја одређује важне електричне и механичке карактеристике. Гуангбиан-ове информације о производу наводе намотаје од чистог бакра за његову јединицу од 37,5 КВА. Величина проводника, број завоја, напетост намотаја, распоред слојева и систем изолације морају се пажљиво контролисати.

Након намотавања, вакуум импрегнација може помоћи изолационом материјалу да продре у просторе унутар завојнице и побољша механичку фиксацију, диелектричне перформансе и пренос топлоте.

Склоп језгра и завојнице

Готови намотаји се склапају са језгром трансформатора, компонентама изолације и електричним прикључцима. Одговарајући размаци између компоненти под напоном су од суштинског значаја за перформансе изолације и безбедан рад.

Склоп резервоара

Активни део је уграђен унутар резервоара трансформатора и уроњен у изолационо уље. Уље служи и као електрични изолациони медијум и као расхладни медијум. Гуангбиан-ове објављене производне информације наводе да се минерално изолационо уље дехидрира и дегазира пре пуњења, док се заварени спојеви резервоара прегледају на интегритет.

Које тестове купци треба да узму у обзир?

Фабричко тестирање је важан део набавке трансформатора јер се електричне перформансе не могу поуздано проценити само на основу изгледа. Према Гуангбиановим објављеним информацијама о производу, његова јединица од 37,5 КВА пролази кроз неколико тестова пре испоруке.

• Тестирање без оптерећења:Проверава струју и губитке у вези са језгром у условима празног хода.
• Тестирање оптерећења:Процењује губитке оптерећења и перформансе пораста температуре под назначеним радним условима.
• Издржи испитивање напона:Верификује способност изолације у односу на специфициране тестне напоне фреквенције снаге.
• Испитивање импулсног напона:Помаже у процени способности изолационог система да издржи пролазне услове пренапона.
• Испитивање изолационог уља:Процењује својства као што су напон пробоја и карактеристике везане за влагу.
• Мерење ДЦ отпора:Помаже у идентификацији абнормалности у отпору намотаја и електричним везама.

За набавку пројекта, купци треба да затраже одговарајући извештај о испитивању и потврде да захтеви тестирања одговарају стандардима земље одредишта и техничким спецификацијама локалног предузећа.

Зашто одабрати разводни трансформатор монтиран на стуб?

Трансформатори монтирани на стуб су посебно практични тамо где се дистрибутивна мрежа већ ослања на надземне проводнике. Њихова повишена конфигурација може понудити неколико инжењерских и инфраструктурних предности.

• Ефикасно коришћење простора:Трансформатор не захтева велику инсталацију у приземљу.
• Компатибилност са надземним мрежама:Конфигурација се природно повезује са надземним дистрибутивним водовима.
• Смањени грађански захтеви:У поређењу са неким инсталацијама на земљи, можда ће бити потребно мање наменских земљаних структура.
• Практична рурална примена:Конфигурација је погодна за проширење дистрибутивних мрежа у дисперзованим заједницама.
• Погодност на отвореном:Конструкција отпорна на временске услове подржава изложене услове рада.
• Приступачно одржавање:Комунално особље може да прегледа и сервисира опрему користећи одговарајуће безбедносне процедуре.

Међутим, инсталација мора увек бити у складу са локалним електричним прописима, захтевима за оптерећење стубова, размацима, правилима уземљења, захтевима заштите и комуналним процедурама. Избор трансформатора би стога требало да буде интегрисан у целокупни дизајн дистрибуције, а не да се третира као изолована одлука о куповини.

Како купци треба да изаберу прави трансформатор?

Избор трансформатора од 37,5КВА укључује више од потврђивања КВА броја. Инжењери набавке треба да прегледају комплетне електричне и еколошке захтеве пре него што дају поруџбину.

1. Потврдите оптерећење:Израчунајте садашњу потражњу и разуман будући раст.
2. Потврдите захтеве напона:Наведите примарни и секундарни напон према дистрибутивном систему.
3. Проверите конфигурацију фазе:Утврдите да ли је за пројекат потребна једнофазна или трофазна опрема.
4. Учесталост прегледа:Потврдите компатибилност са фреквенцијом локалне електричне мреже.
5. Процените услове инсталације:Узмите у обзир температуру околине, надморску висину, влажност, загађење, ветар и изложеност.
6. Проверите захтеве заштите:Координатни осигурачи, заштита од пренапона, уземљење и друга заштитна опрема.
7. Затражите техничку документацију:Прегледајте цртеже, информације са натписне плочице, извештаје о испитивању и применљиве стандарде.
8. Процените способност добављача:Узмите у обзир производно искуство, процедуре инспекције, следљивост, могућност испоруке и подршку након продаје.

Поуздан добављач трансформатора треба да буде у могућности да разговара о овим параметрима пре производње, тако да коначна конфигурација одговара стварном пројекту, а не да се ослања на генеричку спецификацију.

Често постављана питања

Шта значи 37,5КВА на трансформатору?

37,5КВА је називна привидна снага трансформатора. Он указује на капацитет електричног оптерећења под специфицираним радним условима и треба га узети у обзир заједно са напоном, фактором снаге, условима околине и применљивим захтевима дизајна.

Где се може инсталирати трансформатор за стуб од 37,5КВА?

Може се користити у одговарајућим надземним дистрибутивним системима који опслужују стамбене заједнице, рурална подручја, фарме, мале комерцијалне објекте, лаке индустријске локације и одабране привремене енергетске пројекте.

Зашто су бакарни намотаји важни?

Бакар нуди високу електричну проводљивост и добре механичке карактеристике за намотаје трансформатора. Одговарајућа величина проводника и контролисана напетост намотаја су такође од суштинског значаја, тако да материјал намотаја не треба процењивати независно од комплетног дизајна намотаја.

Да ли је трансформатор монтиран на стуб погодан за сваки пројекат?

Не. Погодност зависи од захтева за оптерећење, нивоа напона, конфигурације мреже, окружења за инсталацију, комуналних стандарда, капацитета оптерећења стубова, безбедносних размака и локалних електричних прописа. Квалификовани инжењер електротехнике треба да потврди коначну спецификацију.

Шта да тражим од произвођача трансформатора?

Купци би требало да размотре тражење техничких цртежа, података са натписне плочице, документације за рутинско испитивање, применљивих стандарда, информација о инсталацији, услова гаранције, детаља паковања и спецификација испоруке. За набавку пројекта, следљивост и документована фабричка испитивања такође могу бити драгоцени.

Закључак

Трансформатор за стуб од 37,5 КВА пружа практичан начин да смањите струју средњег напона за апликације у дистрибуцији са умереним оптерећењем уз ефикасно коришћење надземне инфраструктуре. Његове перформансе зависе од комплетног инжењерског система, укључујући конструкцију језгра, квалитет бакарног намотаја, изолацију, хлађење, интегритет резервоара, фабричко тестирање и исправну инсталацију. Гуангбиан производи трансформаторе постављене на стубове у Кини и подржава глобалне купце са фабрички директном набавком и решењима за трансформаторе. Ако планирате пројекат електрификације села, комунални дистрибутивни систем, пољопривредну електроенергетску мрежу или комерцијалну примену,контактирајте насда разговарате о потребном напону, капацитету, условима инсталације, захтевима за тестирање и прилагођеном решењу трансформатора за ваш пројекат.
